進口氣動三片式焊接球閥是工業自動化管路系統核心自控閥門，由氣動執行機構與三片式焊接閥體組合而成，采用德國精密鍛造工藝制造。閥體為三段分體式結構，兩端采用對焊連接方式，可與工業管道無縫熔接，密封性遠超螺紋、法蘭連接。閥門搭配齒輪齒條氣動執行器，依靠壓縮空氣驅動，實現90°自動化啟閉，主要用于管路介質的快速切斷與通斷控制。產品適配石油化工、電力、暖通、精細化工等工況，具備免拆管檢修、耐高壓、零泄漏、壽命長等優勢，是高溫高壓、密閉長輸管線的優選自控閥門。
產品特點Product Features
1. 分體式易維護：三片式模塊化閥體結構，拆卸螺栓即可取出內部閥球、閥座組件，無需切割管道，大幅降低檢修成本與停機時間。
2. 焊接式零滲漏：標準坡口對焊設計，與管道一體化熔接，無連接縫隙，可抵御高壓沖擊與管道熱變形，杜絕介質滲漏。
3. 氣動啟閉高效：鋁合金氣動執行器傳動穩定，啟閉速度快，分雙作用持續通氣、單作用彈簧復位兩種模式，斷氣可自動安全關閥，適配防爆聯鎖工況。
4. 通流性能優異：全通徑無縮徑設計，流阻極小，介質輸送無節流死角，節能降耗，適配液體、氣體、輕微顆粒介質輸送。
5. 耐腐耐溫耐用：主流采用304、316L不銹鋼閥體，搭配PTFE、PPL、氟橡膠復合密封，適配低溫、常溫、高溫多種復雜介質工況。
技術參數technical parameters
|
公稱通徑 |
DN15-DN100 |
|
公稱壓力 |
PN16、PN25、PN40、PN64 |
|
連接方式 |
兩端對焊（BW標準坡口 |
|
閥體材質 |
304不銹鋼、316L不銹鋼、WCB碳鋼 |
|
密封材質 |
PTFE、FKM氟橡膠、PPL對位聚苯 |
|
適用溫度 |
-20℃~350℃（深冷、高溫可定制） |
|
泄漏等級 |
軟密封VI級零泄漏 |
|
驅動方式 |
氣動雙作用、氣動單作用彈簧復位 |
|
控制方式 |
開關型、調節型 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

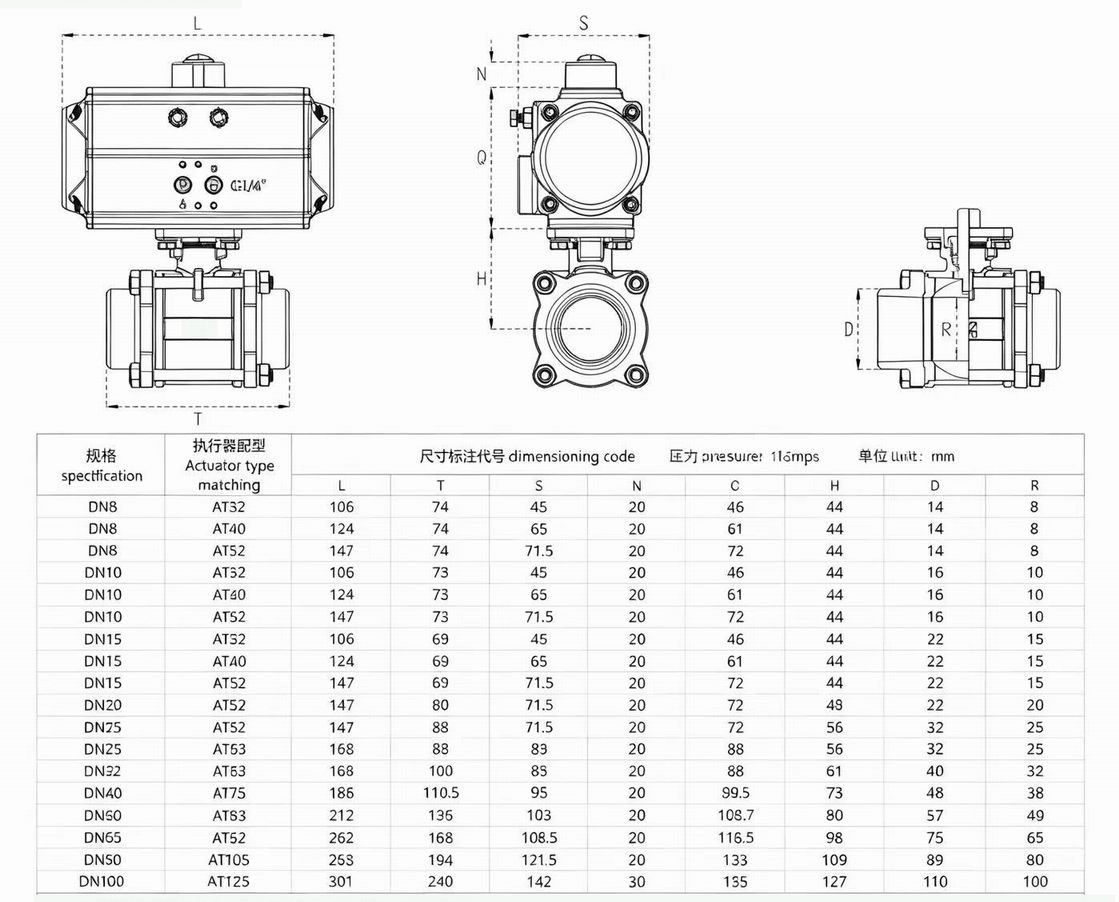

外形尺寸Overall Dimension

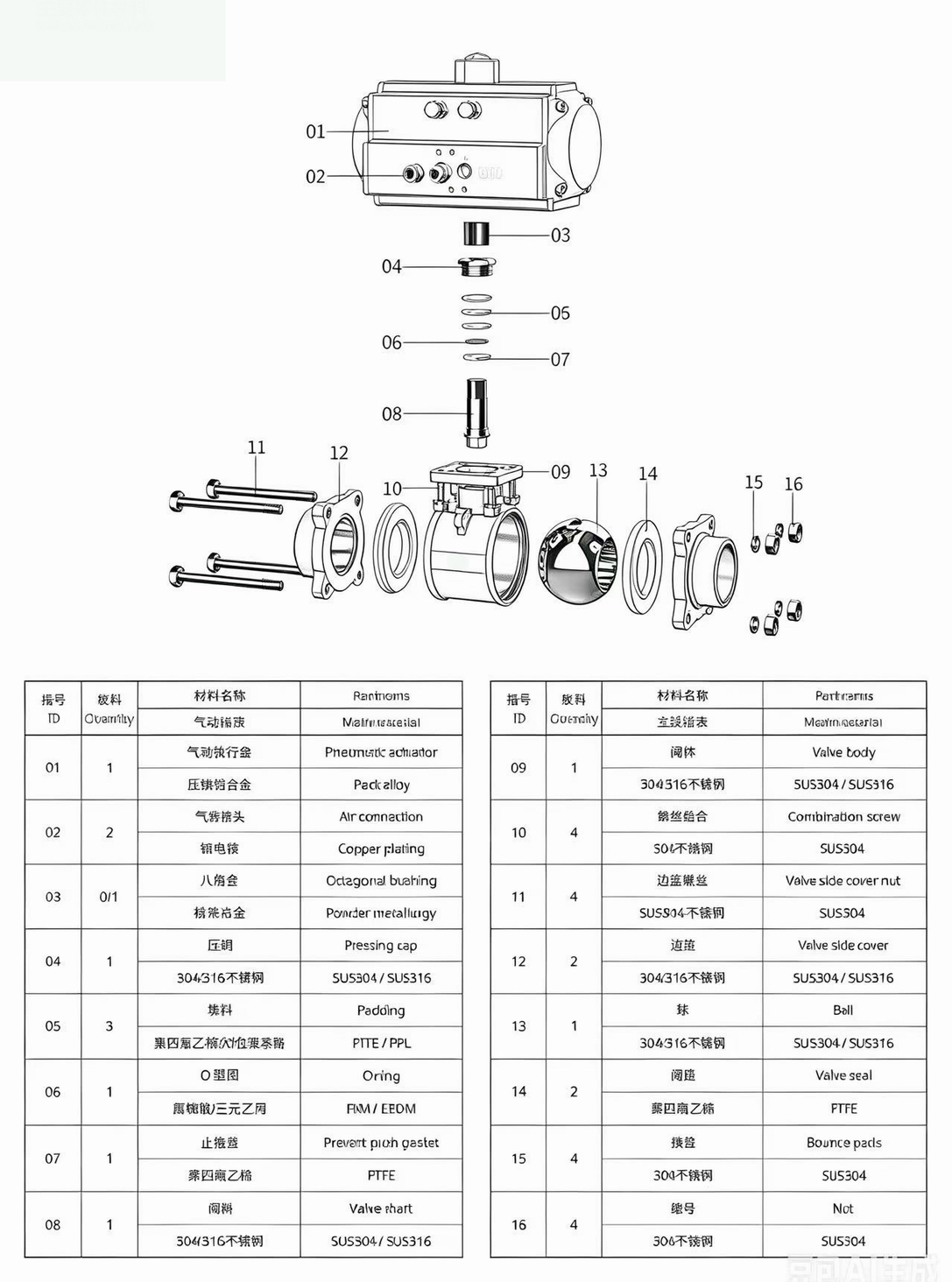

主要部件材料Main component materials
