進口氣動一片式內螺紋球閥為整體一體式鍛造緊湊型自控閥門，由氣動執行機構與一片式不銹鋼閥體組合而成，采用整體無拼接一體結構，兩端為標準內螺紋連接，無需法蘭、卡箍配件，結構短小緊湊。依托壓縮空氣為動力，驅動球體90°旋轉，實現管路介質自動化通斷與流量調節。
相較于二片式、三片式球閥，該閥無分體密封滲漏隱患，密封性與穩定性更強，適配狹小安裝空間，廣泛用于石油化工、電力新能源、醫藥食品、煤化工、船舶等行業的中小口徑流體自控管路，可配套電磁閥、定位器、防爆組件，適配潔凈、普通、輕度腐蝕等多種工業工況。
產品特點Product Features
1. 整體一體閥體，零滲漏隱患：整塊不銹鋼鍛造成型，無中法蘭拼接、無連接螺栓，徹底杜絕分體閥門墊片滲漏問題，承壓穩定、安全性高。=
2. 螺紋直裝高效便捷：標配通用內螺紋，可直接對接管道，無需焊接，安裝、拆卸、維保快速，適配各類常規管路系統。
3. 體積小巧，適配性強：整體結構精簡，占用空間極小，可安裝于設備內部、管線夾層、儀表支管等狹小工況。
4. 氣動極速自控：原裝氣動執行器啟閉響應迅速，支持遠程自動化控制，單作用型號可斷氣自動復位，保障工況安全。
5. 零泄漏密封性能：采用浮動球體搭配PTFE閥座，雙向密封，達到工業VI級零泄漏標準，耐磨抗老化，使用壽命長。
技術參數technical parameters
|
公稱通徑 |
DN8-DN50（1/4″-2″） |
|
螺紋標準 |
NPT、BSPT、G螺紋通用 |
|
公稱壓力 |
PN16、PN25、PN40 |
|
閥體材質 |
304/316L不銹鋼 |
|
密封材質 |
PTFE、FKM、PPL（高溫專用） |
|
介質溫度 |
-20℃～180℃（PPL高溫密封可達300℃） |
|
氣源壓力 |
0.4-0.7MPa潔凈壓縮空氣 |
|
啟閉時間 |
0.3-1.2s |
|
防護等級 |
IP65（防爆款IP67） |
|
驅動方式 |
雙作用、單作用彈簧復位 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

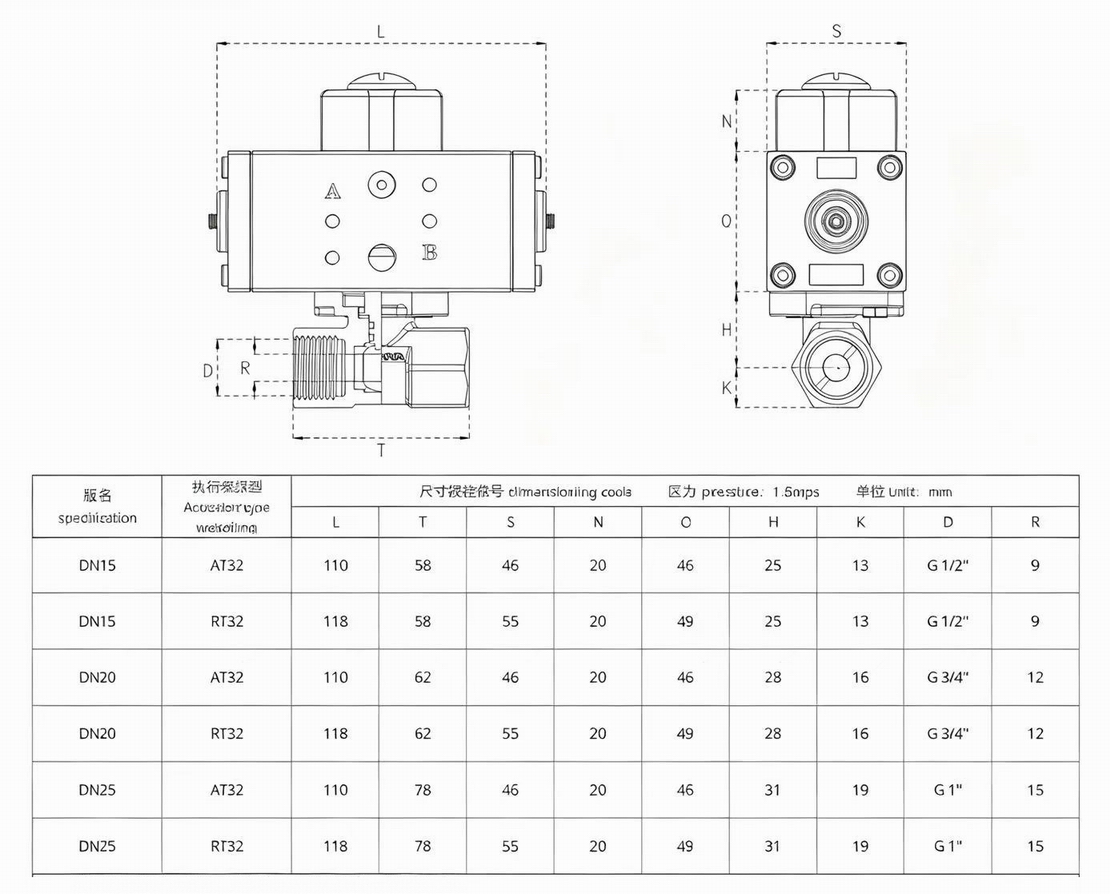

外形尺寸Overall Dimension

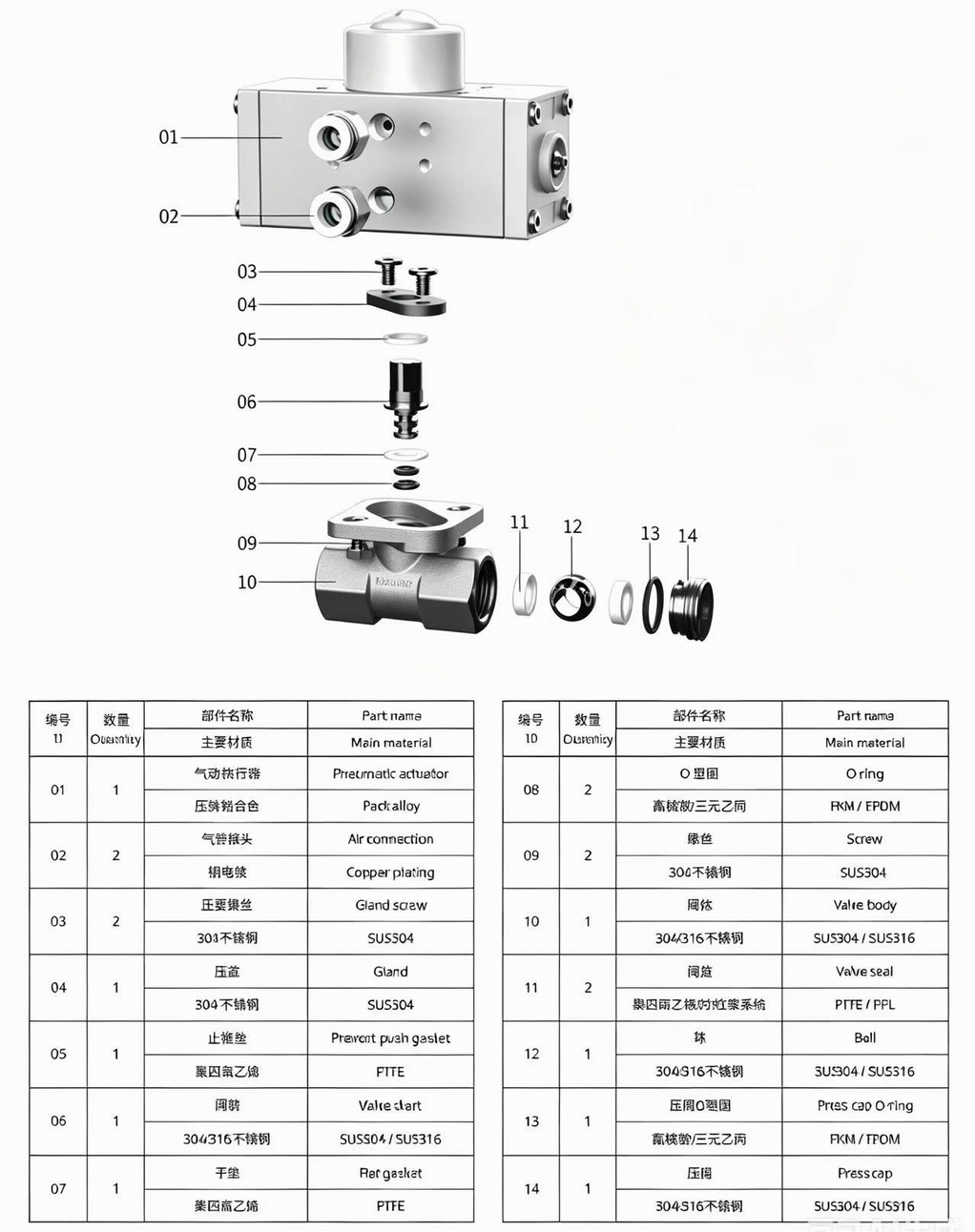

主要部件材料Main component materials
