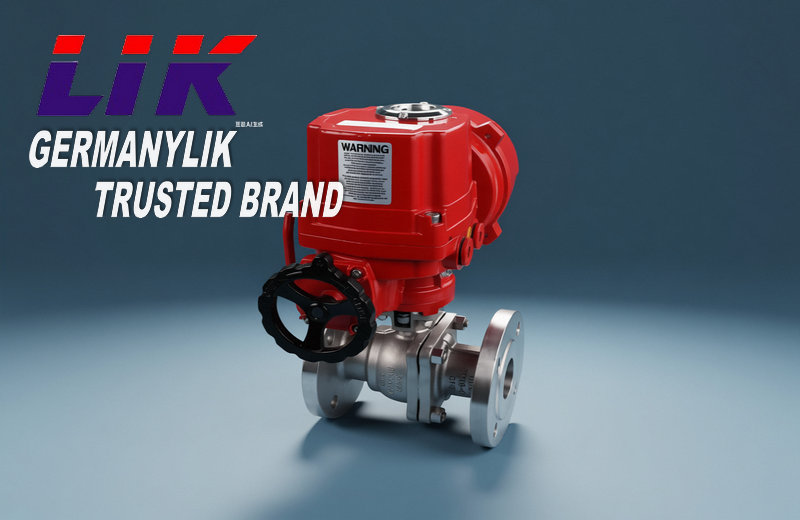

進口電動防爆法蘭球閥是以法蘭連接為接口形式的角行程閥門，集成防爆型電動執行機構與不銹鋼球閥閥體，依靠電力驅動球體做 90° 旋轉，實現管道介質的通斷與流量調節。產品具備標準隔爆結構，通過防爆認證，法蘭連接密封性強、承壓能力高、拆裝便捷，閥體多采用優質不銹鋼材質，耐腐蝕、抗老化。主要應用于石油、化工、燃?xì)�、煤化工等存在易燃易爆氣體、液體的危險工況，是工業管道系統中安全可靠的控制
產品特點Product Features
1、防爆安全：執行器防爆等級達Exd II BT4/CT6，防護等級IP65/IP67，可在爆炸性氣體環境安全運行。
2、密封可靠：采用 PTFE 軟密封或金屬硬密封，實現零泄漏；防靜電設計，導出靜電火花。
3、流通性好：球體通孔設計，流體阻力小、流通能力大，適配含纖維、高粘度介質。
4、自動控制：接收 4-20mA/0-10V 信號，支持開關型 / 調節型；遠程電控 + 就地手動雙操作。
5、結構緊湊：直連式設計，尺寸小、重量輕，安裝維護便捷。
工作原理working principle
電動防爆法蘭球閥通過電動執行器驅動球體繞閥桿軸線旋轉90°，實現介質的通斷或調節：
1、全開：球體通孔與管道軸線對齊，介質無阻礙流通；
2、全關：球體密封面壓緊閥座，切斷介質，實現零泄漏；
3、調節：通過 4-20mA 信號控制球體旋轉角度（0～90°），精確調節流量 / 壓力；
防爆機制：執行器外殼為隔爆型，內部電氣元件防爆處理，防止火花外泄引發爆炸。
技術參數technical parameters
|
公稱通徑 |
DN15～DN500（NPS1/2"～20"） |
|
公稱壓力 |
PN16/25/40/64bar；Class150～Class2500LB |
|
閥體材質 |
WCB 碳鋼、CF8/CF8M（304/316）不銹鋼、雙相鋼 |
|
球體材質 |
不銹鋼硬化、不銹鋼 + PTFE 襯里 |
|
密封材質 |
PTFE、PPL、F46、金屬合金（硬密封） |
|
介質溫度 |
-196℃～+420℃（軟密封≤200℃，硬密封≤420℃） |
|
執行器電源 |
AC220V/380V 50Hz；DC24V |
|
控制信號 |
4-20mA DC（調節型）；開關量（開關型） |
|
防爆等級 |
Exd II BT4、Exd IICT4 |
|
防護等級 |
IP65（標準）、IP67（可選） |
|
法蘭標準 |
GB/T9113、ANSI B16.5、DIN EN1092 |
|
泄漏等級 |
ANSI VI 級（軟密封）、API598（硬密封） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
|

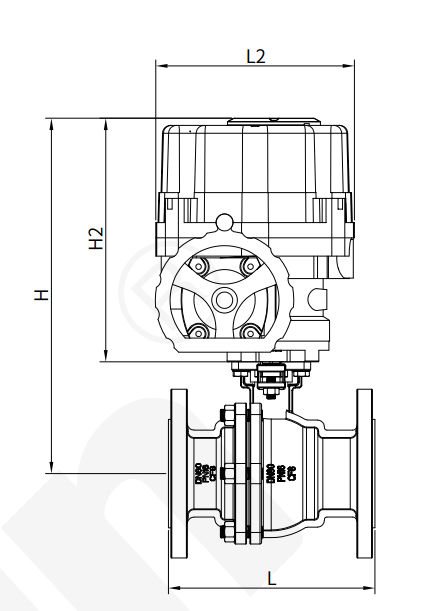

DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
