閥體采用304/316/316L 不銹鋼精密鑄造或鍛造，過流部件全不銹鋼材質，耐酸堿、抗腐蝕、防生銹，適配水、蒸汽、油氣、腐蝕性化學品、含顆粒流體等多種介質；執行器采用高強度鋁合金隔爆殼體，內置防爆電機、伺服控制器、位置反饋模塊與手動操作機構，防爆等級可達Ex d IIB T4/T6、Ex d IIC T6，防護等級 IP67/IP68，可在 - 40℃~+425℃極端溫度環境下穩定運行，完美適配 0 區、1 區、2 區等各類爆炸性危險區域。

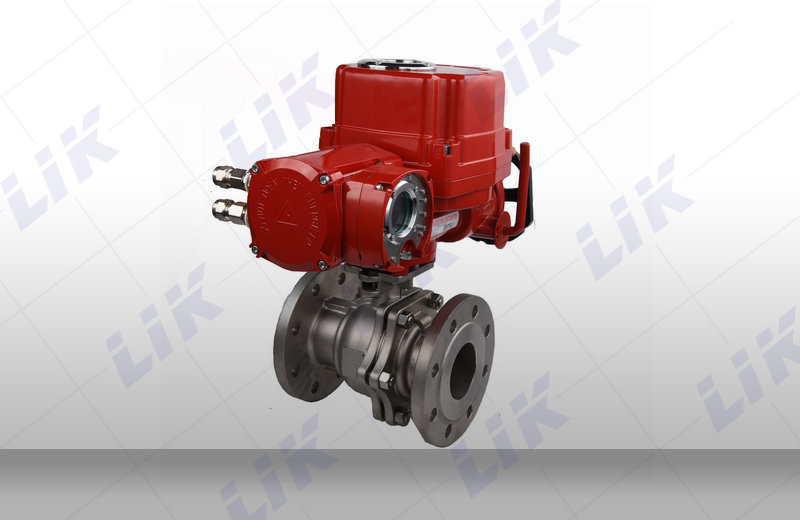

進口防爆電動不銹鋼球閥是一種90° 角行程的旋轉式閥門，由防爆電動執行器與不銹鋼球閥閥體組成，專為易燃易爆環境設計。它以 AC220V/380V 或 DC24V 為動力，接收 4-20mA 等控制信號，驅動球體旋轉實現介質的開關切斷或比例調節，具備優良的密封性與流通能力
產品特點Product Features
1、防爆安全：執行器防爆等級Ex d IIB T4/Ex d IIC T6，防護等級IP65/IP67，適配爆炸性氣體環境。
2、耐腐蝕強：閥體采用304/316L 不銹鋼，耐酸堿、抗腐蝕，適配污水、含顆粒及腐蝕性介質。
3、密封可靠：PTFE 軟密封（ANSI Class VI）或金屬硬密封，零泄漏；防火防靜電設計，符合 API 607。
4、智能電動：開關型 / 調節型（4-20mA），內置伺服，無需放大器；遠程控制 + 就地手輪，操作便捷。
5、結構緊湊：全通徑流道，流阻小；90° 啟閉，快速切斷；ISO5211 高平臺，直連執行器，安裝維護簡單。
工作原理working principle
電動執行器接收電信號后，驅動內部電機運轉，經減速機構輸出90° 角行程扭矩，帶動閥桿與球體同步旋轉。
●全開狀態：球體通孔與管道對齊，介質直通，流阻極小。
●全關狀態：球體無通孔側朝向介質，閥座與球體緊密貼合，實現密封切斷。
●調節狀態：球體旋轉至中間角度，改變流通面積，精確控制流量。
防爆執行器的隔爆外殼可隔離內部火花，防止外部爆炸性氣體被引燃。
技術參數technical parameters
|
公稱通徑 |
DN15～DN400mm（1/2"～16"） |
|
公稱壓力 |
PN16～PN420（Class150～Class2500） |
|
閥體材質 |
304(CF8)、316(CF8M)、316L(CF3M) |
|
球體材質 |
304/316 不銹鋼、鍍硬鉻、陶瓷涂層 |
|
密封材質 |
PTFE（-40℃～+180℃）、PPL（≤260℃）、金屬硬密封（≤550℃） |
|
介質溫度 |
-196℃（深冷）～+550℃（高溫） |
|
環境溫度 |
-20℃～+80℃（標準） |
|
連接方式 |
法蘭、螺紋、焊接、對夾 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

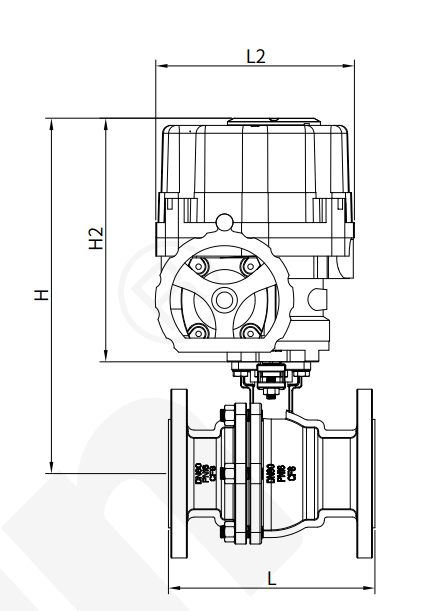

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
