進口電動高壓球閥是以電動執行器為驅動、球體為啟閉件的高壓工況專用截斷 / 調節類閥門，融合國際精密鑄造、高壓密封、智能電動控制技術，專為高壓流體管路設計。產品整體承壓等級高、結構緊湊、流阻極小，可實現遠程自動化啟閉、就地手動操作雙重控制，廣泛適配氣體、液體、油氣、化工介質等嚴苛高壓工況。
該閥門繼承球閥直通流道、通徑大的優勢，同時針對高壓載荷優化閥體壁厚、密封副、閥桿防飛出結構，解決普通球閥在高壓下易內漏、外漏、閥體變形、執行器過載等問題。整機耐高壓、抗沖擊、密封性能穩定，可連續長期在線運行，是石油化工、電力、氫能、液壓系統、高壓水處理、�；斔偷雀邏汗苈返暮诵淖钥亻y門
產品特點Product Features
1、高壓強體：整體鍛鋼，致密無砂眼，抗沖擊、抗高壓變形。
2、密封可靠：金屬硬密封（司太立 / 硬質合金）或軟硬復合，可達VI 級零泄漏。
3、流阻�。喝◤�，壓降低，不易積垢，適合高流速。
4、電動自控：遠程開關 / 調節、信號反饋、故障報警；帶手動應急。
5、安全設計：防靜電、防火結構、閥桿防飛出，符合 API 607。
6、工況適應性強：可配防爆執行器（Ex d IIB T4/CT6），適配易燃易爆、腐蝕、含顆粒介
技術參數technical parameters
|
壓力范圍 |
PN16.0～42.0Mpa |
|
溫度范圍 |
-29℃～+350℃ |
|
材質可選 |
A105、304、316、316L |
|
連接方式 |
法蘭、焊接、螺紋 |
|
適用介質 |
水、油、氣等介質 |
|
驅動方式 |
氣動執行器、電動執行器、蝸輪、手柄 |
|
控制方式 |
開關型ON/OFF、調節型4-20mA或1-5V |
|
可選附件 |
電磁閥、限位開關、減壓閥、定位器、手輪機構、保位閥、快排閥（注明是否防爆） |

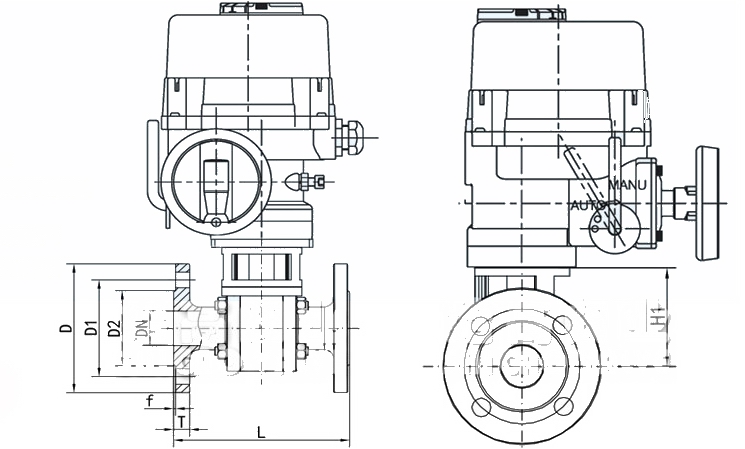

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
