進口電動內螺紋球閥采用角行程電動執行器及內螺紋球閥組成,適用于兩位切斷、調節的場合。電動內螺紋球閥,閥體與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。內螺紋電動球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
產品特點Product Features
1、連接便捷:標準內螺紋接口,現場直接螺紋旋接,無需焊接、法蘭配件,拆裝維護效率高。
2、流阻極小:直通式流道,流通能力大,介質通過壓力損失低。
3、密封性能優:閥座采用聚四氟乙烯等柔性密封材質,常態下可實現零泄漏;金屬硬密封款耐高溫、耐磨損。
4、操作輕便:球芯回轉阻力小,電動驅動扭矩低,啟閉迅速,單次動作僅數秒。
5、結構緊湊:閥體一體化設計,占用空間小,適合管線密集、安裝空間狹小的場景。
6、防護可靠:閥體耐腐蝕,電動執行器標配高防護等級,防水防塵,可適應室內外常規環境。
技術參數technical parameters
|
閥體形式 |
內螺紋精鑄閥體 |
|
公稱通徑 |
DN6~100mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K |
|
連接形式 |
管螺紋(G)、錐螺紋(NPT) |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓帽擰緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |

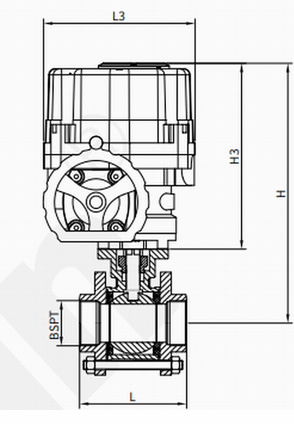

外形尺寸Overall Dimension
|
DN |
in |
d |
L |
H |
|
15 |
1/2" |
15 |
75 |
72 |
|
20 |
3/4" |
20 |
80 |
82 |
|
25 |
1" |
25 |
90 |
90 |
|
32 |
1-1/4" |
32 |
110 |
95 |
|
40 |
1-1/2" |
38 |
120 |
105 |
|
50 |
2" |
50 |
140 |
113 |
|
65 |
2-1/2" |
63.5 |
185 |
149 |
|
80 |
3" |
76 |
205 |
159 |
|
100 |
4" |
100 |
225 |
165 |
