進口氣動切斷球閥

產品概述

德國萊克 LIK 原裝進口氣動切斷球閥，由德國原廠鑄造球閥閥體與LIK 自研齒輪齒條氣動執行器一體化組合而成，以 0.4~0.7MPa 潔凈壓縮空氣為動力源，驅動內部球體做 90° 旋轉動作，僅保留全開、全關兩個穩定工位，無中間調節功能，核心定位為工藝管路介質快速切斷、安全隔離、緊急聯鎖關斷閥門，不用于連續流量微調（流量調節工況需選用 LIK V 型氣動球閥）整套閥門支持對接工廠 DCS、PLC、ESD 緊急停車系統，可遠程電控開關、實時上傳閥位反饋信號，具備超溫、超壓、泄漏聯鎖自動切斷能力；標配獨立手動應急操作機構，當氣源中斷、斷電故障時，可現場人工啟閉，保障裝置檢修與應急安全

產品詳情

進口氣動切斷球閥由氣動執行機構 + 進口球閥閥體組合而成，是工業管道自動化快速切斷開關閥，以氣源為動力，配套電磁閥、限位開關、定位器、空氣過濾減壓閥等附件，實現遠程 / 就地快速通斷管路介質。

產品嚴格遵循 API、ANSI、ISO、DIN 國際標準，分軟密封、硬密封兩大密封結構，具備開關速度快、流阻小、密封性強、防爆可選等優勢，廣泛用于石油化工、燃氣、熱力、冶金、電力等工藝管路緊急切斷、流程啟停隔離，常作為安全切斷閥、聯鎖閥使用。

產品特點Product Features

1流通能力大：直通式流道，阻力極小，壓降低，介質輸送效率高；

2開關迅速：標準氣動執行器開關時間 0.5~3s，滿足緊急切斷聯鎖要求；

3閥體精度高：球芯、閥座精密研磨，閥體鍛鋼 / 不銹鋼一體鍛造，抗腐蝕抗高壓；

4自動化配套齊全：可配單 / 雙作用執行器、防爆電磁閥、回訊器、氣動三聯件；

5防爆可選：隔爆 Exd、本安 Exia 防爆等級，適用于易燃易爆危險區域

技術參數technical parameters

公稱通徑	DN15～DN600
公稱壓力	PN16、PN25、PN40、PN63、PN100；Class150~Class2500
閥體材質	WCB 碳鋼、304/316/316L 不銹鋼、哈氏合金 C276、蒙乃爾、鈦合金、雙相鋼 2205
密封形式	軟密封（PTFE/RPTFE/PPL/PEEK）、金屬硬密封（Stellite 司太立合金堆焊）
軟密封	-40℃ ~ 200℃
金屬硬密封	-196℃ ~ 550℃
連接方式	法蘭 RF/RJ、對焊 BW、絲扣 NPT/BSP、卡箍快裝、承插焊
執行標準	API 6D、ASME B16.34、DIN、GB/T、ISO

備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

執行器參數Actuator parameters

驅動氣源	潔凈干燥壓縮空氣 0.4~0.7MPa
作用形式	雙作用（通氣開 / 通氣關）、單作用彈簧復位（失氣開 / 失氣關）
輸出扭矩	50~50000N・m
開關時間	0.2~5s（可加裝快排閥提速）
防護等級	IP65、IP67；防爆等級 Ex ia/Ex d IIC T4/T6
環境溫度	-30℃ ~ +80℃
附件氣源接口	G1/4、NPT1/4

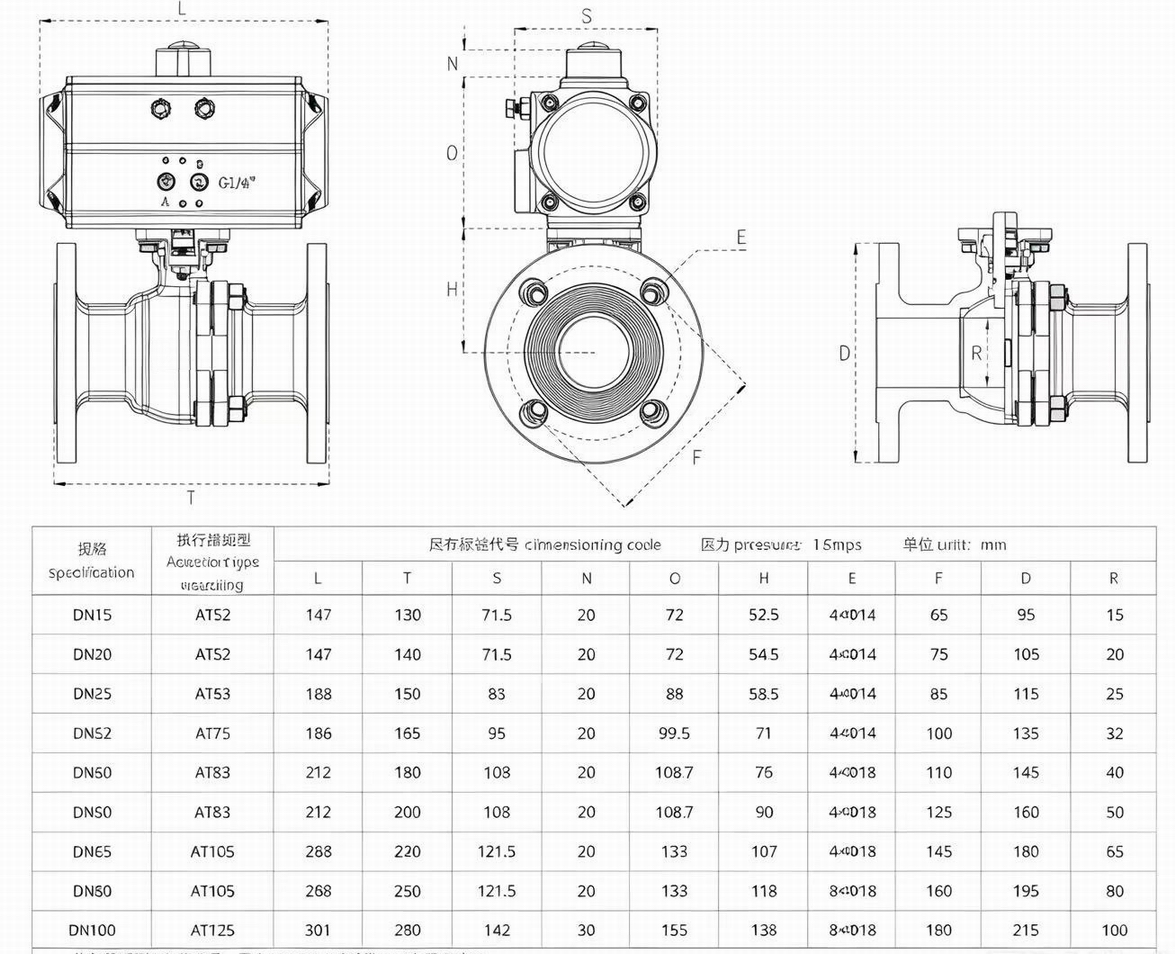

外形尺寸Overall Dimension

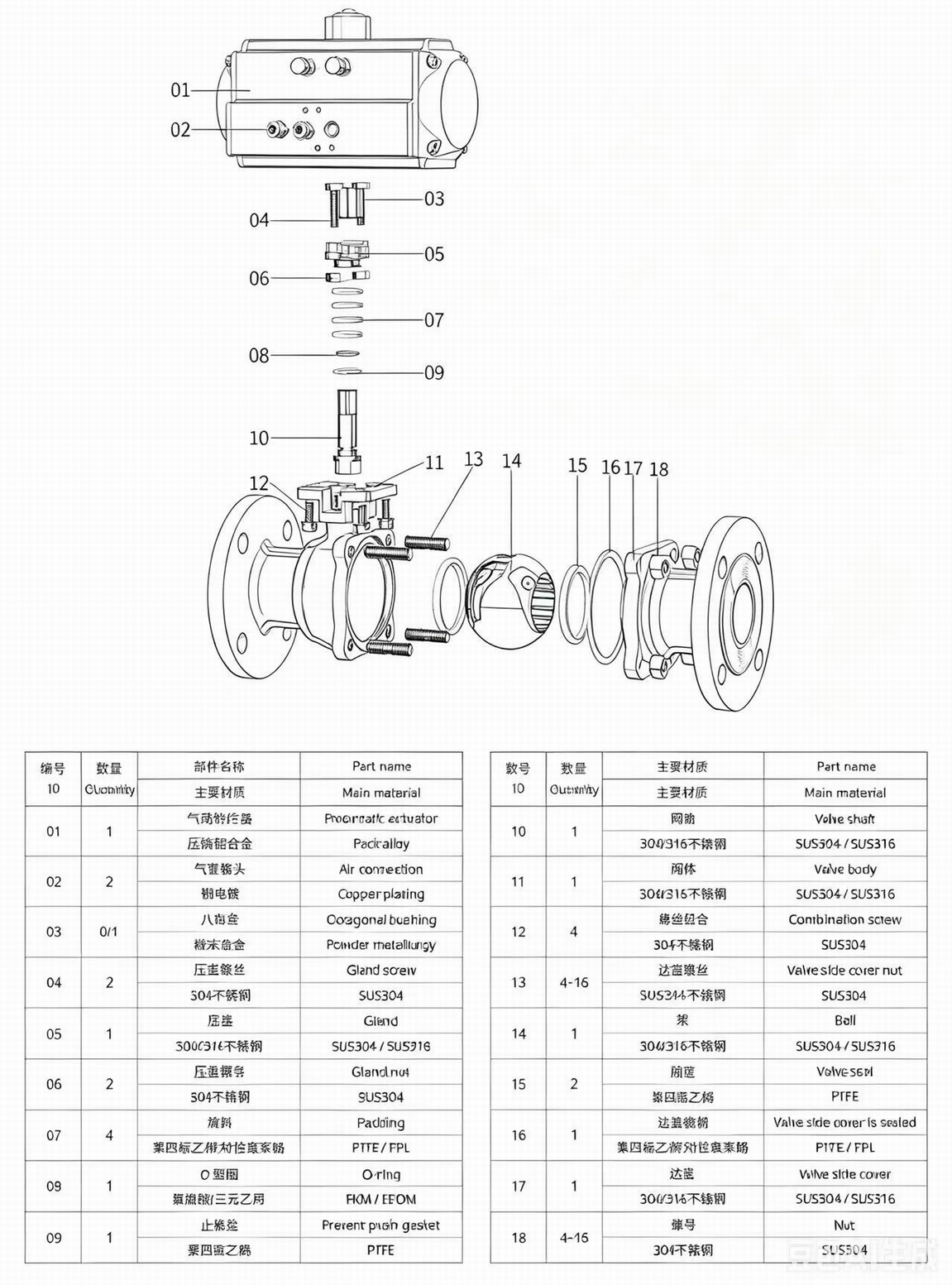

主要部件材料Main component materials
