進口氣動鑄鋼對夾球閥

產品概述

德國萊克 LIK 氣動鑄鋼對夾球閥屬于90° 角行程氣動自控閥門，整套設備分為兩大核心單元：WCB 鑄鋼對夾閥體總成、原裝進口氣動活塞執行機構，可按需配套電磁閥、空氣過濾減壓閥、防爆限位開關、4-20mA 電氣定位器、手動旁路機構等全套自控附件德國萊克L...。閥體采用一體式超薄對夾結構，無兩端加長法蘭，無需配套專用管道法蘭，直接夾持在管路兩片標準法蘭之間，依靠加長螺栓鎖緊固定，結構長度較同規格法蘭球閥縮短 40%~60%，自重降低 25% 以上，完美適配管廊狹窄空間、設備進出口、換熱機組、小型反應釜緊湊型管路系統。
驅動動力采用 0.4~0.8MPa 潔凈干燥壓縮空氣，氣源通入執行器氣缸推動齒條齒輪傳動組件，帶動閥桿與球體同步旋轉 90° 完成通斷或流量調節；依據球芯結構分為兩大品類：O 型全通徑開關球閥（LIK-Q671 系列）用于管路快速嚴密切斷，V 型缺口調節球閥（LIK-VQ677 系列）用于介質流量、壓力、溫度比例調控，自帶剪切自清功能，適配含纖維、細小固體顆粒漿料介質德國萊克L...。

產品詳情

進口氣動鑄鋼對夾球閥由WCB 鑄鋼超薄對夾球閥本體搭配原裝進口氣動執行器組裝而成，屬于旋轉式自動切斷閥。閥體采用碳鋼精密鑄造，短結構對夾式連接，無需單獨配對法蘭，直接夾持在管道兩片法蘭之間；依靠潔凈壓縮空氣驅動執行器帶動球芯 90° 旋轉實現管路通斷。

產品特點Product Features

1 、WCB 碳鋼鑄造，強度高、耐高壓、耐高溫，抗熱變形，不易開裂；

2、超薄對夾式結構，整體長度短，占用安裝空間小，輕量化；

3、整體鑄造無拼接縫，耐壓密封性優于分體閥體，耐介質沖刷；

4、適配高溫蒸汽、導熱油等高溫介質，相比不銹鋼閥體性價比更高。

技術參數technical parameters

公稱通徑	DN15～DN200
公稱壓力	PN16、PN25、PN40；美標 Class150/300
閥體材質	WCB 碳素鑄鋼
連接形式	對夾式
球體 / 閥桿材質	2Cr13/304 不銹鋼硬化處理
軟密封	RPTFE、PTFE，適用溫度 - 20℃～180℃
金屬硬密封	Stellite 司太立合金，適用 - 20℃～425℃
適用介質	飽和蒸汽、導熱油、柴油、重油、高溫壓縮空氣、弱腐蝕油品、高溫水
泄漏等級	軟密封 VI 級零泄漏；金屬硬密封 IV 級
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

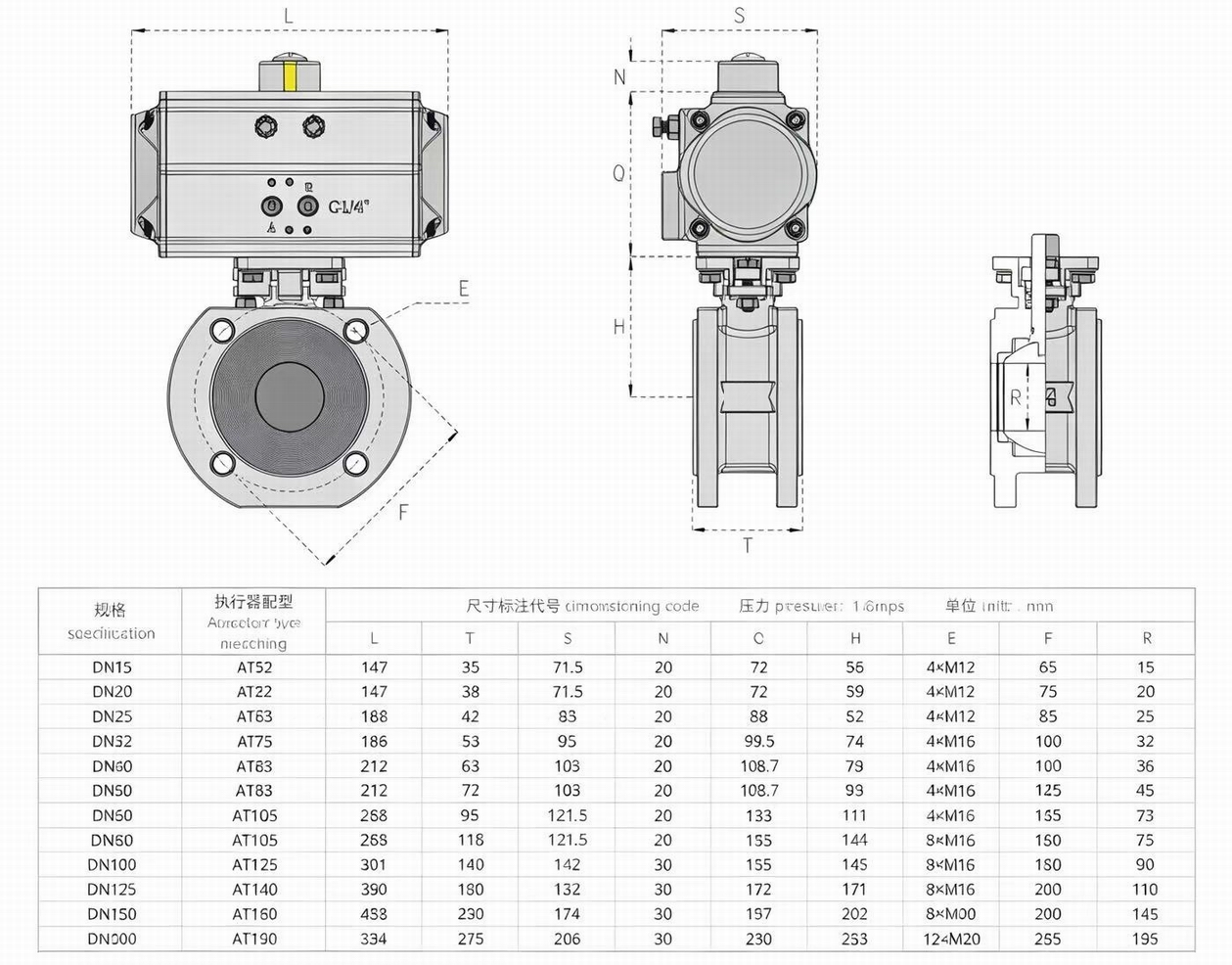

外形尺寸Overall Dimension

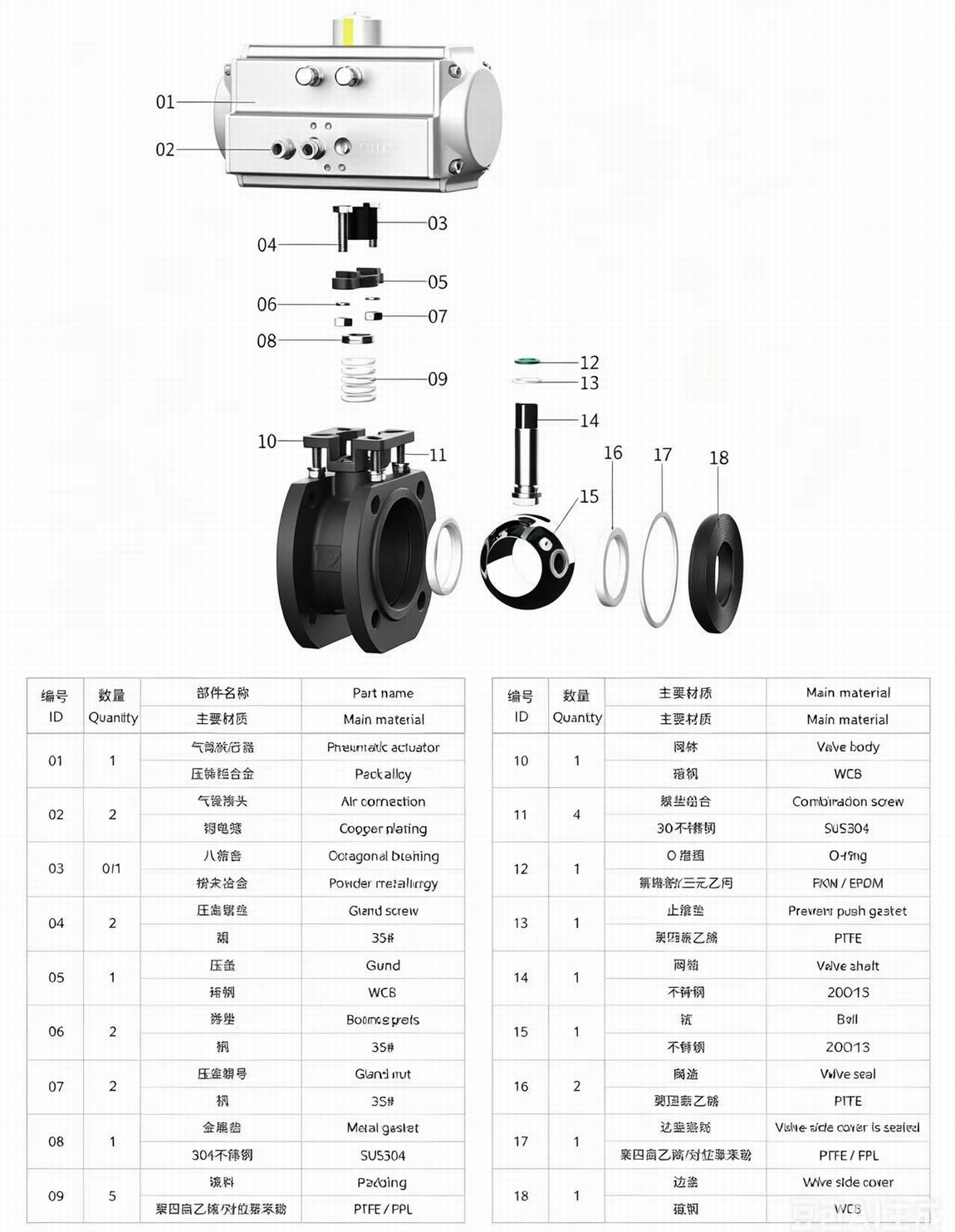

主要部件材料Main component materials
