驅動單元為 LIK 原廠單 / 雙作用活塞式氣動執行器，以潔凈壓縮空氣為動力源，驅動內部球體 90° 旋轉實現管路全開、全關快速切斷；配套電磁閥、過濾減壓閥、防爆限位開關、手動旁通機構、氣動定位器等標準化可選附件，兼容 DCS、PLC 工業自動化中控系統，支持遠程開關控制、4-20mA 流量調節、閥門狀態實時反饋。
產品分軟密封零泄漏通用款、金屬硬密封高溫高壓款、防爆危化專用款、超低溫 LNG 專用款四大系列，公稱通徑覆蓋 DN6~DN200，壓力等級 PN16~PN100（美標 Class150~Class600），適用介質溫度區間 - 196℃~+450℃，完美適配水、壓縮空氣、天然氣、原油、酸堿化工溶劑、高溫導熱油、蒸汽、冷媒、食品無菌流體等全介質工況。
三片式模塊化核心優勢在于在線免拆管檢修：無需切割整段管道，僅松開閥體連接螺栓即可取出球體、閥座、閥桿密封組件更換維護，大幅縮短設備停機檢修時長，降低生產線停工損失，是連續化工業生產線首選自控切斷閥。
進口氣動三片式對焊球閥，由三段分體閥體 + 原裝進口氣動執行機構集成，閥體分為左體、中段球體腔體、右體三部分，高強度不銹鋼長螺栓鎖緊固定，兩端 BW 標準對焊坡口，可與無縫管道氬弧焊一體化熔接，無法蘭墊片滲漏隱患。
閥體采用德國精密硅溶膠失蠟鑄造工藝，一體式 ISO5211 高平臺免支架設計，同軸度高、啟閉扭矩穩定；內置浮動球結構，搭配彈性雙向閥座，軟密封實現 ANSI VI 級氣泡級零泄漏。依靠壓縮空氣驅動執行器帶動球體 90° 旋轉，分開關切斷型、4-20mA 流量調節型兩種控制模式，配套電磁閥、定位器、防爆限位開關可接入 DCS 遠程自動化控制
產品特點Product Features
1、三片分體式結構：中部閥體 + 兩端對接段，檢修更換球芯、閥座無需切割管道，維護成本低；
2、對焊連接：坡口焊接，連接剛性強，無墊片滲漏風險，承壓、耐高溫性能優于法蘭、螺紋連接；
3、全通徑設計：球體內孔與管道內徑一致，流阻極小，介質無滯留，不易積渣、結晶；
4、鍛壓閥體：整體鍛造無砂眼氣孔，壁厚均勻，抗高壓沖擊，可滿足化工、油氣嚴苛工況。
技術參數technical parameters
|
公稱通徑 |
DN6~DN100 |
|
公稱壓力 |
PN16、PN25、PN40、PN64 |
|
連接方式 |
BW 對焊（標準坡口 ASME B31.1） |
|
閥體材質 |
304、316L、CF8、CF3M |
|
球體材質 |
304/316 不銹鋼硬化處理、司太立硬質合金噴涂 |
|
軟密封 |
PTFE、RPTFE、PPL、PEEK（-40℃~200℃） |
|
硬密封 |
金屬堆焊司太立（-196℃~450℃） |
|
適用溫度 |
-196℃~450℃（依密封材質區分） |
|
閥體試壓 |
殼體 1.5 倍公稱壓力，密封 1.1 倍公稱壓力無泄漏 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
執行器參數Actuator parameters
|
驅動氣源 |
干燥潔凈壓縮空氣，氣源壓力 0.4~0.8MPa |
|
執行器類型 |
雙作用 DA、單作用 SR（彈簧復位 FO/FC） |
|
旋轉角度 |
標準 90°，可調行程 ±5° |
|
防護等級 |
IP65；防爆等級 Ex d II BT4/CT6（進口防爆款） |
|
環境溫度 |
-20℃~+80℃ |
|
輸出扭矩 |
匹配各口徑球閥，余量≥30% 防卡滯 |

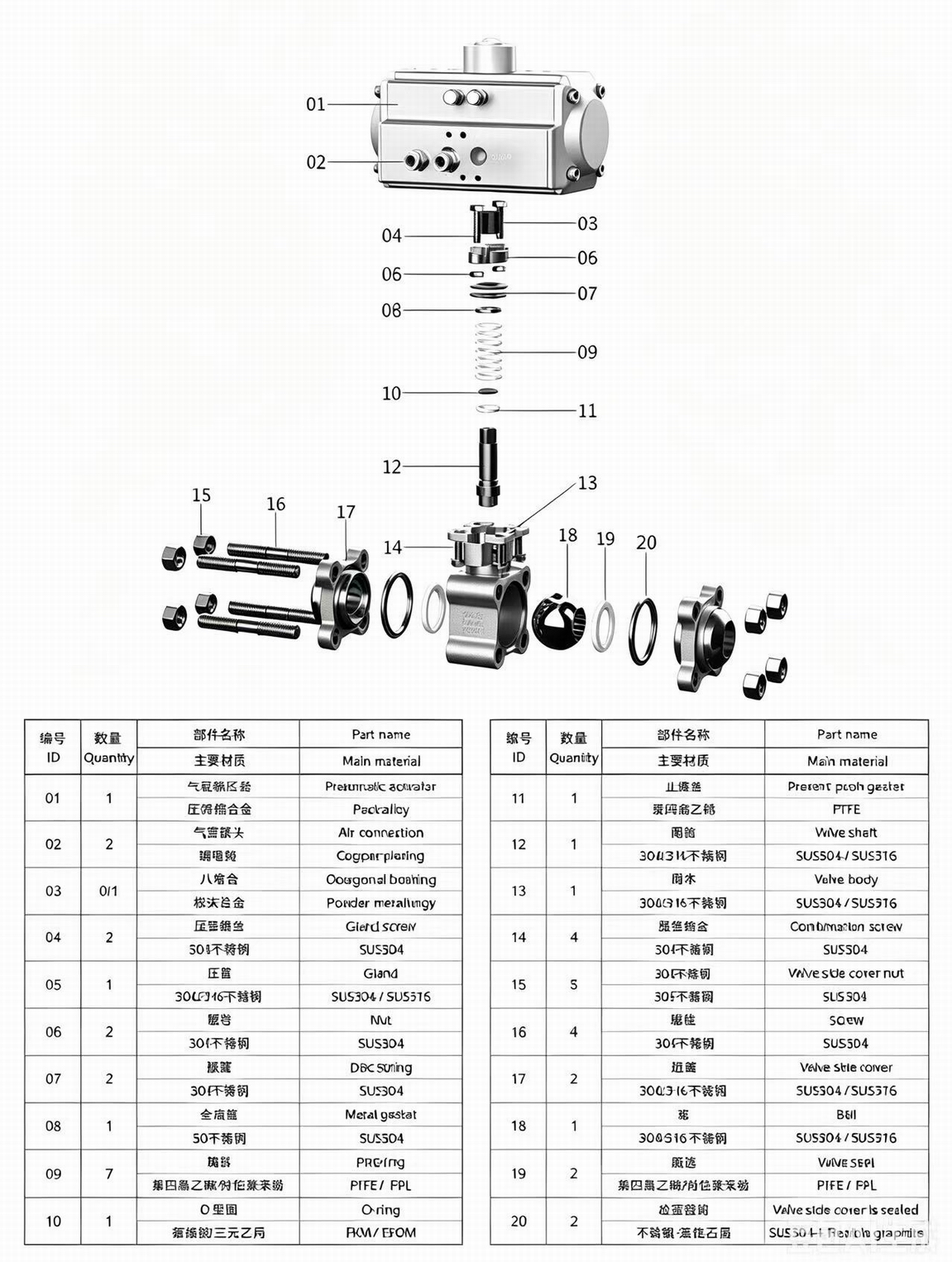

主要部件材料Main component materials

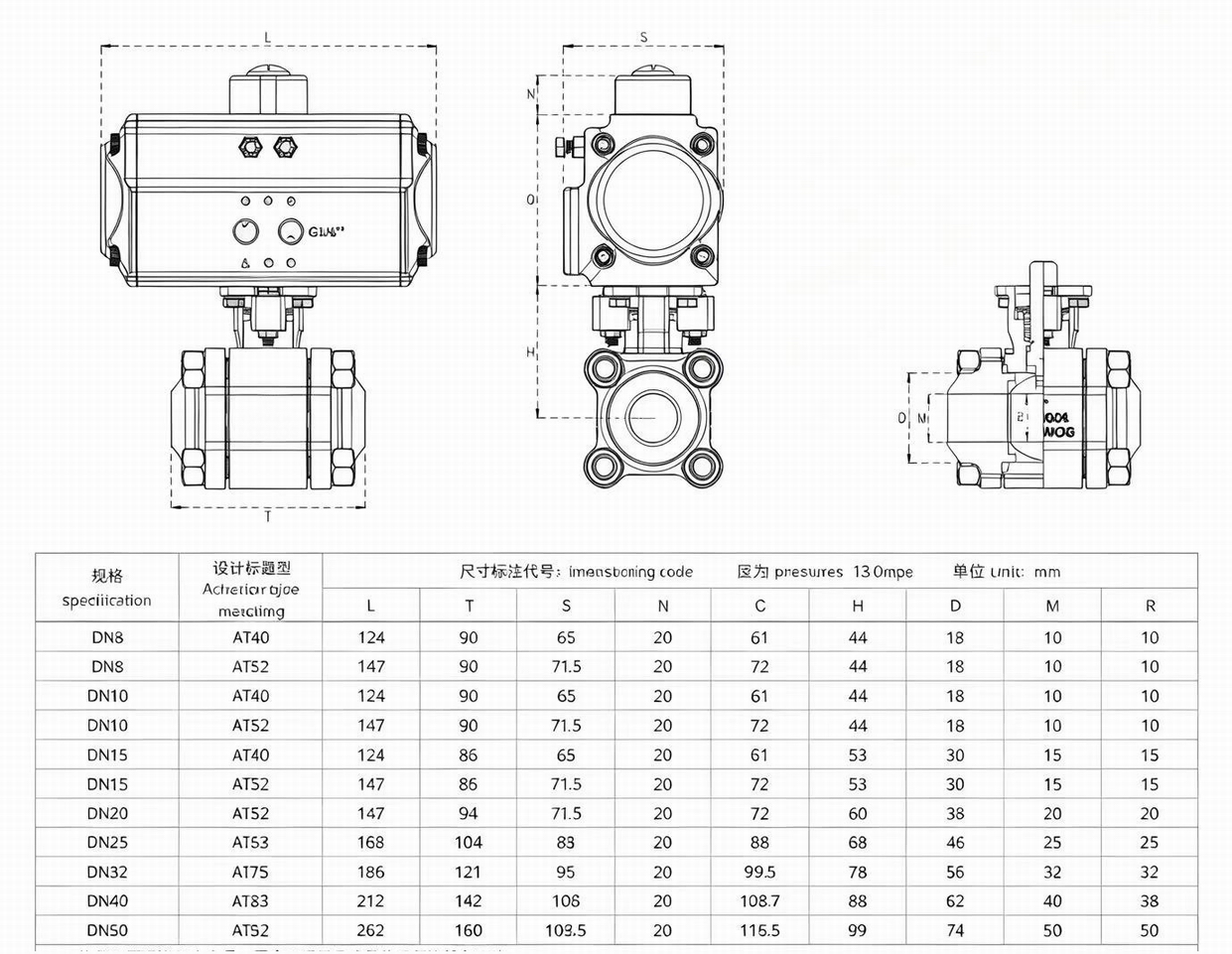

外形尺寸Overall Dimension
