整套閥門依靠 0.4~0.6MPa 潔凈干燥壓縮空氣驅動執行器內部齒輪齒條結構，輸出 90° 旋轉扭矩帶動內部實心不銹鋼球體轉動，依靠球體內部 L/T 型貫通流道改變三路介質流通路徑，實現管路換向、分流、合流、切斷、流量比例調節五大核心流體控制功能。單臺三通球閥可同時管控三路管道介質，大幅簡化復雜配料、多罐切換、清洗旁路管路系統，減少管道接頭數量，從源頭降低微生物滯留、介質外漏風險，完全滿足 GMP 無菌生產、3A 乳品衛生、FDA 食品原料輸送嚴苛工藝要求。
進口氣動不銹鋼快裝三通球閥，由氣動執行機構與衛生級三通球閥閥體一體化組裝而成，閥體采用304/316L不銹鋼鍛造加工，通徑端口標配卡箍快裝接口，無需法蘭、螺紋焊接，依靠卡盤卡箍快速對接衛生級管道。閥體分為L型、T型兩種流道結構，依托氣源驅動氣動執行器，實現管路介質分流、合流、換向自動化控制，支持開關切斷與比例調節兩種控制模式。
產品特點Product Features
1. 快裝卡箍式結構，拆裝高效
兩端標準卡盤快裝接口，搭配衛生卡箍、硅膠墊圈即可快速對接管道，無需焊接、絲扣纏繞，檢修、更換閥體僅需拆卸卡箍，大幅降低管路停機維護時長，適配頻繁拆裝清洗的潔凈生產線。
2. 三通雙通道換向，L/T型可選
L型流道實現兩路介質90°切換通斷，適合管路切換輸送；T型流道可完成三路介質合流、分流，一套閥門替代兩臺單通球閥，簡化管路布局，降低設備采購與安裝成本。
3. 全不銹鋼潔凈工藝，衛生達標
閥體、球體、閥桿全部采用304/316L不銹鋼，內腔Ra≤0.8μm鏡面電解拋光，無凹槽、無滯留死角，不易滋生細菌、介質殘留，符合FDA、3-A、EHEDG國際衛生認證，適配無菌制藥、食品飲料生產。
技術參數technical parameters
|
公稱通徑 |
DN8–DN50（1/4″–2.5″） |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼（制藥高純工況可選 316Ti） |
|
內壁拋光 |
衛生鏡面拋光 Ra≤0.4~0.8μm |
|
連接方式 |
衛生級卡箍（標準 DIN、3A 卡盤尺寸 |
|
流道類型 |
L 型三通、T 型三通 |
|
結構通徑 |
全通徑 |
|
工作壓力 |
PN16（常規），最高耐壓 1.6MPa；真空工況支持 - 0.09MPa 負壓 |
|
介質溫度 |
-20℃ ~ +150℃（PTFE 閥座）；短時 180℃蒸汽 SIP 滅菌 |
|
環境溫度 |
-10℃ ~ +60℃（防爆型 - 20℃~+70℃） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

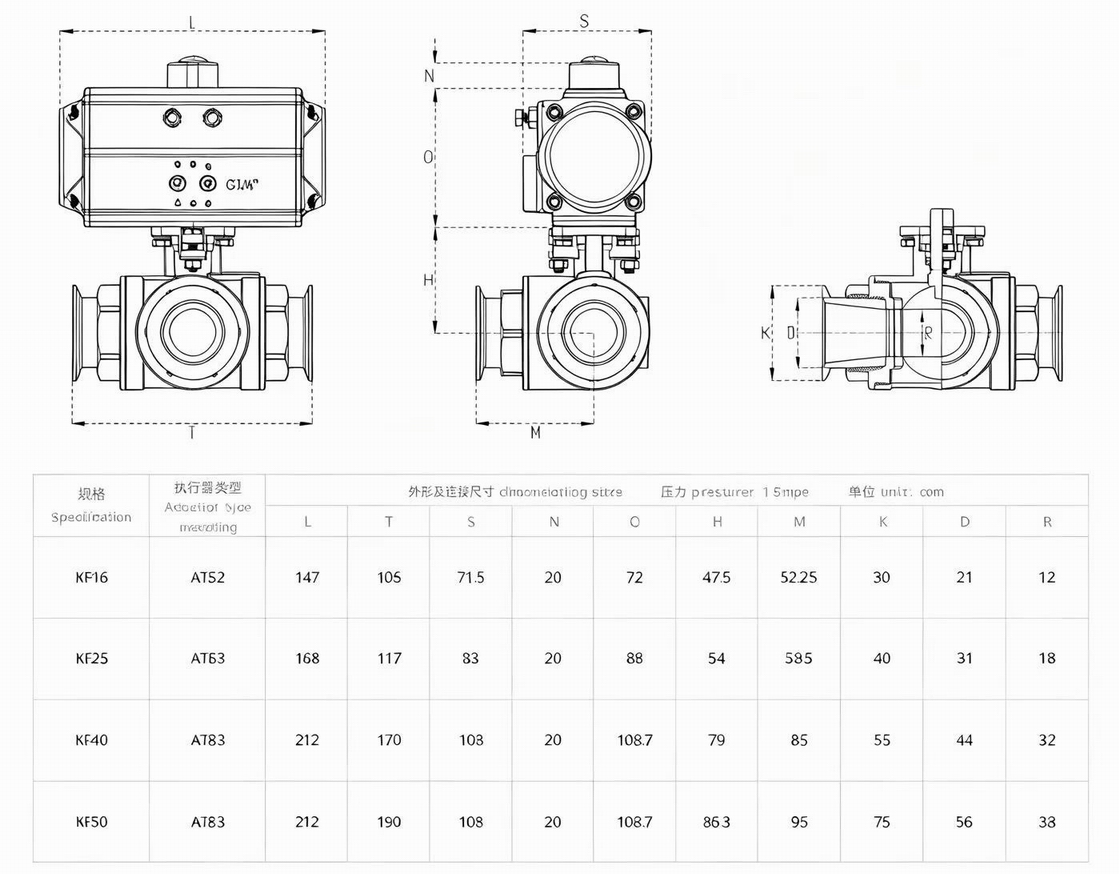

外形尺寸Overall Dimension

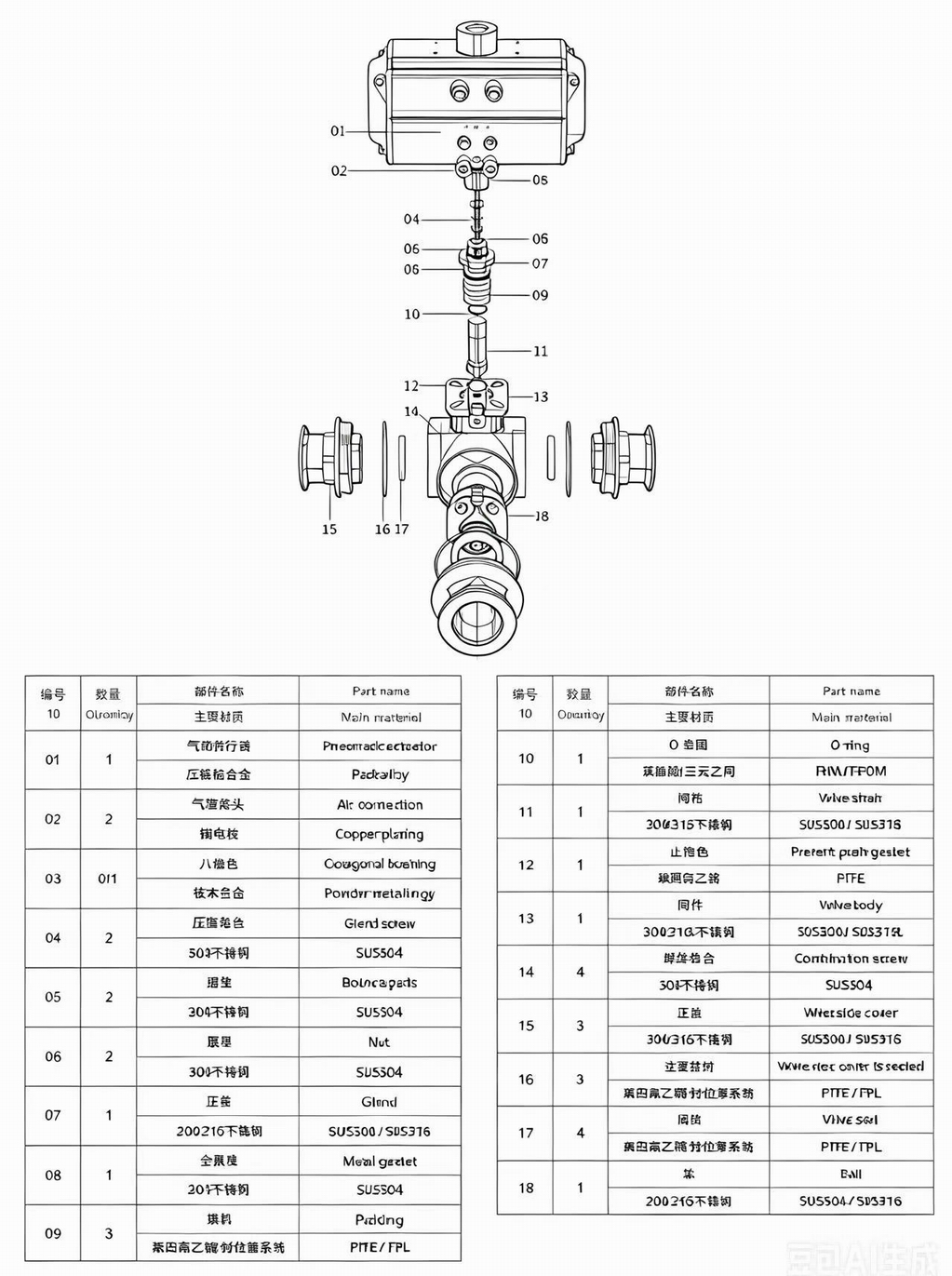

主要部件材料Main component materials
