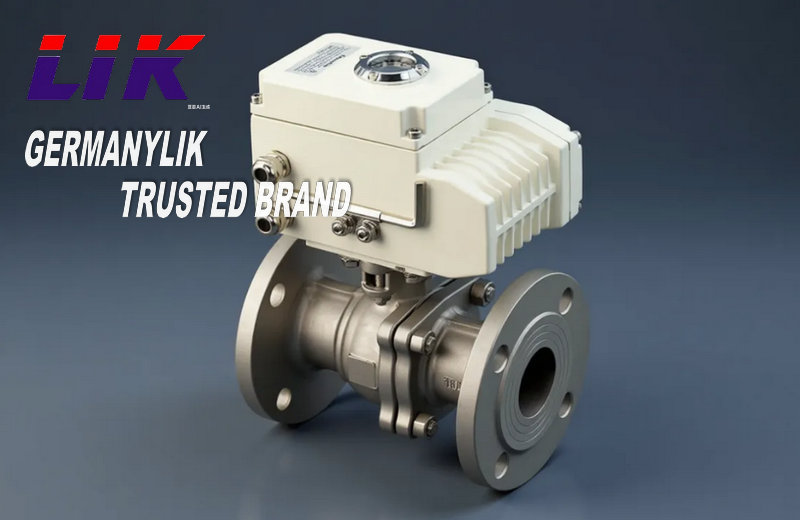

進口電動不銹鋼球閥是以304/316L 不銹鋼閥體為主體，配套原裝進口電動執行機構組成的切斷、調節類自控閥門，依托德國精密鍛造工藝、全數控精加工生產，是工業流體管路自動化控制核心元件。產品遵循 DIN、ANSI、GB、ISO 多國制造標準，介質適用水、油品、燃?xì)狻⑷跛崛鯄A、低溫冷媒、高溫導熱油等氣液態介質，可實現遠程 PLC 信號、就地開關 / 比例調節控制
產品特點Product features
耐腐蝕性能優異：304/316L 不銹鋼閥體，抗酸堿、水汽、氯離子腐蝕，適用于純水、有機溶劑、弱酸等腐蝕性介質。
啟閉迅速流阻小：全通徑球體結構，90° 快速開關，介質流通無節流、壓損低，不易淤積堵塞。
密封性能可靠：軟密封 ANSI VI 級零泄漏，高溫顆粒工況選用金屬硬密封，承壓越高閥座自緊密封效果越好。
自控配套完善：開關型帶無源位置反饋；調節型 4~20mA/0~10V 信號控制，可選 RS485 總線通訊 防爆型號滿足易燃易爆工況使用。
工作原理working principle
電動執行器接收電控信號輸出 90° 角行程扭矩，驅動防吹出閥桿帶動實心球芯旋轉：
1，直通 O 型球閥：0° 全通、90° 全關，全通徑流阻極小，管路快速切斷
2，V 型球閥：0~90° 開度對應 V 口流通面積變化，線性調節流量，切口剪切雜質防卡堵
3，浮動球：介質壓差推動球體壓緊出口閥座，自緊密封，低壓密封優異；固定球依靠上下樞軸定位，高壓工況球體不偏移、密封穩定。
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN300 |
|
閥體材質 |
304（CF8）、316L（CF3M）、雙相不銹鋼 2205 |
|
公稱壓力 |
PN16、PN25、PN40；美標 Class150、Class300、Class600 |
|
連接方式 |
法蘭式、絲扣內螺紋、卡箍快裝、對焊 BW、承插焊 SW |
|
適用溫度 |
軟密封 PTFE：-20℃～180℃；金屬硬密封：-196℃～450℃ |
|
電動執行器電源 |
AC220V（單相）、AC380V（三相大功率）、DC24V（直流防爆） |
|
控制信號 |
開關型：無源接點；調節型：4～20mA DC 模擬量 |
|
防護 / 防爆 |
標準 IP65；防爆 Ex d IIC T6（煤安 / 化工防爆） |
|
泄漏等級 |
軟密封 VI 級零泄漏；硬密封 IV～V 級（ANSI B16.104） |
|
閥體標準 |
DIN 德標、ANSI B16.5、GB/T12224 |
|
適用介質 |
清水、污水、酸堿化工液、油品、天然氣、蒸汽、食品飲料、鋰電池電解液 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
外形尺寸Overall Dimension
