進口波紋管法蘭截止閥

產品概述

德國萊克LIK品牌進口波紋管法蘭截止閥是一種采用金屬波紋管 + 柔性石墨填料雙重密封結構的直通式截?cái)嚅y門，專為高溫、高壓、劇毒、易燃易爆、高純度介質等嚴苛工況設計，核心替代傳統填料函密封截止閥，徹底解決閥桿外漏難題。該閥門采用法蘭連接方式，適配全球主流管路標準，兼具截?cái)唷⒄{(diào)節功能，廣泛應用于電站、石油化工、天然氣、制藥、鋼鐵冶金等行業的關鍵流體控制系統。
與普通截止閥相比，進口波紋管法蘭截止閥的核心創新在于密封系統重構：以金屬波紋管作為主密封件，在介質與大氣之間形成永久性金屬屏障，杜絕閥桿外漏；柔性石墨填料作為輔助密封，形成雙重安全防護；閥體采用流線型直流道設計，配合錐形密封面，實現低流阻、高密封、長壽命的綜合性能。產品遵循 DIN3356、ASME B16.34、API 598 等國際標準制造，通過 ISO 15848-1 AH 級零泄漏認證，是嚴苛工況下流體控制的首選設

產品詳情

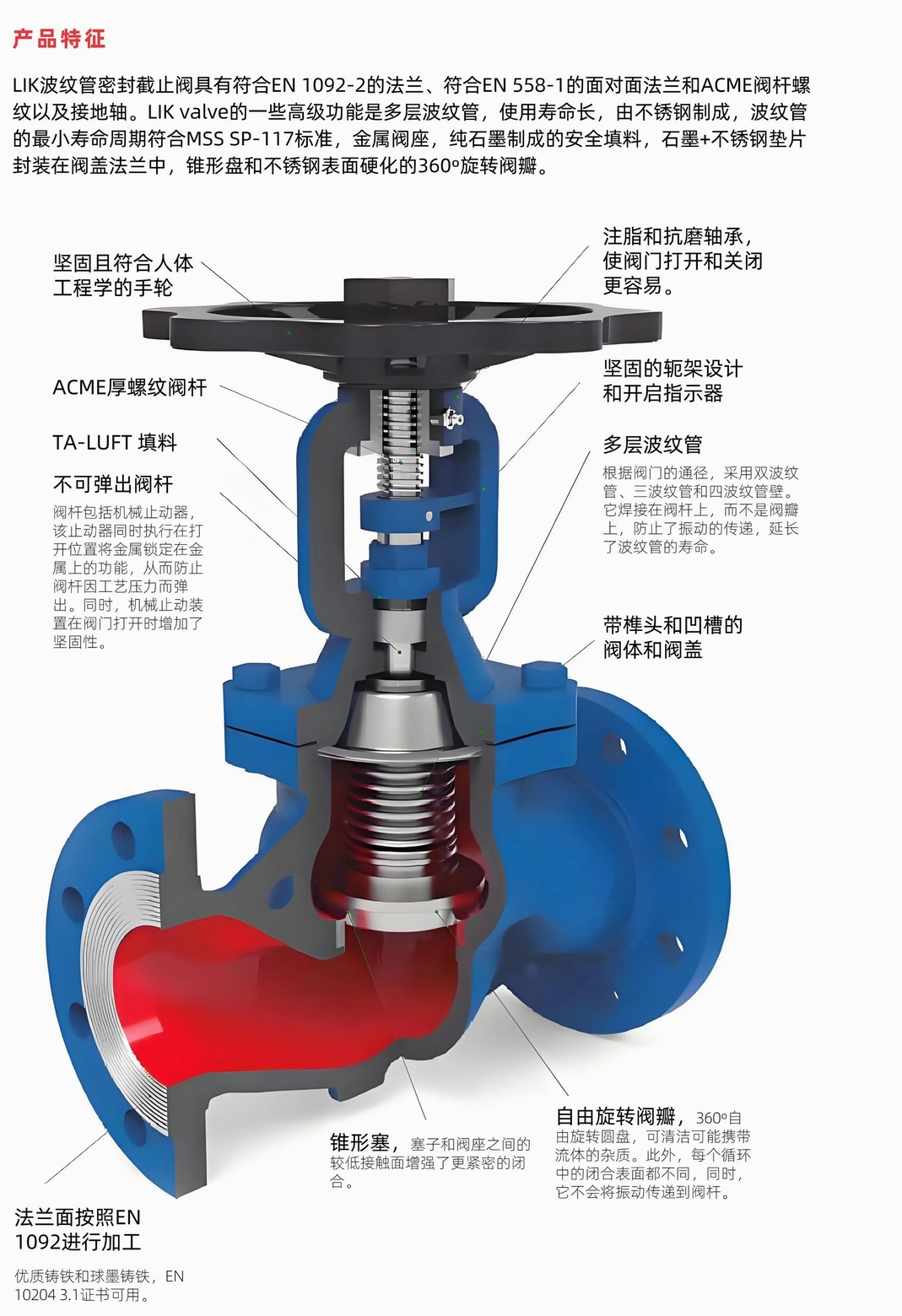

進口波紋管法蘭截止閥是采用金屬波紋管 + 填料雙重密封的直通式截?cái)嚅y，核心解決傳統填料截止閥閥桿易泄漏的痛點，適用于對密封要求嚴苛的高溫、高壓、易燃易爆及有毒介質工況。閥體法蘭連接，啟閉時波紋管隨閥桿伸縮，形成金屬屏障零泄漏，廣泛用于電站、化工、油氣等關鍵流程工業。

產品特點Product features

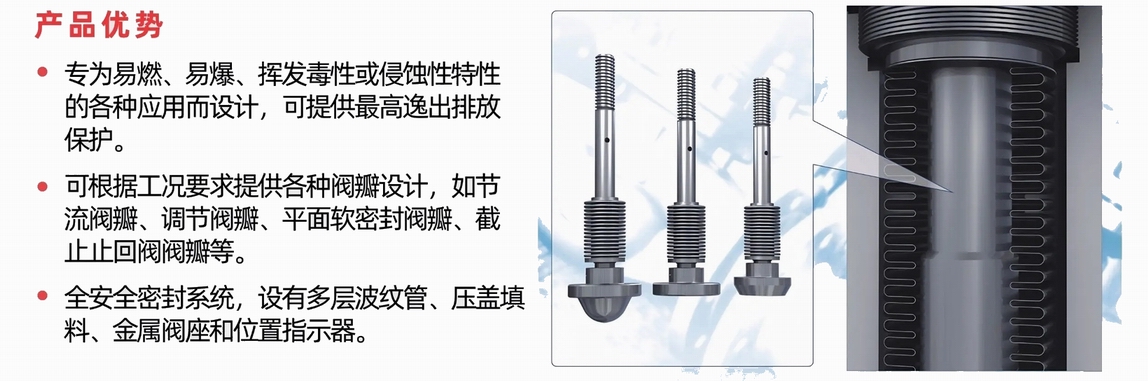

零泄漏密封：波紋管與閥桿 / 閥蓋自動滾焊，介質與大氣完全隔離；備用填料雙重保險，符合 ISO 15848-1 AH 級泄漏標準。
長壽命耐磨：密封面堆焊Co 基硬質合金（司太立 6#），耐沖刷、耐腐蝕，壽命提升 60%+。
閥桿強化：調質 + 表面氮化（HRC45-50），抗腐耐磨，適配頻繁啟閉。
低流阻設計：全通徑流線型流道，流阻系數比普通截止閥低 10%-50%，節能高效。
安全易維護：閥桿升降可視化；帶倒密封，可在線更換填料；閥蓋加脂嘴，定期潤滑免大修。

工作原理working principle

通過閥桿升降帶動閥瓣沿閥座中心線移動，實現閥門啟閉與流量調節：
1，開啟：順時針旋轉手輪（或執行器驅動），閥桿上提，波紋管拉伸，閥瓣脫離閥座，介質流通。
2，關閉：逆時針旋轉手輪，閥桿下壓，波紋管壓縮，閥瓣密封面與閥座緊密貼合，截?cái)嘟橘|(zhì)。
3，密封核心：波紋管始終隔離介質與大氣，填料為輔助密封，杜絕閥桿外漏。

技術參數Technical Specifications

公稱通徑	DN15–DN400（1/2"–16"）
公稱壓力	PN16–PN160（CLASS150–900LB）
閥體材質	碳鋼（A216 WCB）、不銹鋼（F304/F316）、鍛鋼（A105）
適用溫度	-40℃～+450℃（高溫型可達 550℃）
適用介質	蒸汽、導熱油、天然氣、液氨、酸堿、高純度 / 有毒介質
驅動方式	手動、電動、氣動、齒輪傳動
設計標準	DIN3356、ASME B16.10、API 602
法蘭標準	DIN2543、ASME B16.5、GB/T9113
殼體試驗	1.5 倍公稱壓力；密封試驗：1.1 倍公稱壓力
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

選型指南Selection Guide

✅壓力≥系統最高壓力：高壓（PN320+）選鍛造閥體，低壓可選鑄造。
✅溫度匹配密封：高溫（>425℃）用石墨填料 + 鉻鉬鋼；低溫（<-20℃）用低溫不銹鋼 + 耐低溫填料
✅介質選材質：清水 / 蒸汽→WCB；酸堿→316L；易燃易爆→防爆執行器。
✅口徑與連接：DN15–DN50 用螺紋 / 承插焊；DN65 + 用法蘭；高溫高壓用對焊。
✅驅動,方式：手動（低頻）、氣動 / 電動（遠程 / 頻繁）、防爆型（危險區）。
✅嚴禁節流：僅全開 / 全關，半開節流會快速?zèng)_壞密封。

廠家直供Factory direct supply

✅ 原裝正品：德國萊克 LIK 原廠直供，全系列產品可提供原產地證明與質量檢測報告。
✅ 規格齊全：常規口徑現貨庫存，特殊材質 / 壓力等級可定制，快速交貨。
✅ 價格優勢：廠家直供無中間商，批量采購可享階梯優惠，性價比高。
✅ 售后保障：提供 18 個月質保期，專業技術團隊全程指導安裝調試，24 小時響應售后問題
