進口氣動碳鋼蝶閥

產品概述

德國萊克 LIK 進口氣動碳鋼蝶閥（WCB）：德國 / 歐洲工廠原裝進口，閥體材質為WCB（碳鋼鑄件），以壓縮空氣為動力驅動氣動執行器，帶動蝶板 90° 回轉，實現介質通斷或流量調節的角行程閥門；按密封形式分為 ** 軟密封（EPDM/PTFE）與硬密封（金屬堆焊）** 兩大系列，適配不同溫度、壓力及介質工況。
德國萊克（LIK）成立于 1932 年，總部位于德國巴伐利亞州布爾豪森，是全球知名的工業閥門與流體控制解決方案提供商，擁有近百年德系精工積淀。LIK 專注高端工況閥門研發制造，產品覆蓋蝶閥、球閥、截止閥、調節閥等全品類，核心優勢在于極端工況適配、精密密封技術、全產業鏈質控、原裝進口品質，廣泛應用于石油化工、電力能源、冶金核電、環保水處理、船舶航運等領域。

產品詳情

進口氣動碳鋼 WCB 蝶閥是以WCB 碳鋼為閥體材質、配角行程氣動執行器的 90° 旋轉式閥門，用于工業管道的開關 / 調節控制；中線軟密封適配常溫清潔介質，三偏心硬密封適配高溫高壓及含顆粒工況，廣泛用于石油化工、電力、市政等行業。

產品特點Product features

結構緊湊：體積小、重量輕（約為同口徑閘閥 1/3），安裝便捷，節省空間與成本。
啟閉快速：氣動驅動全行程≤20 秒，90° 旋轉即可全開 / 全關，適配高頻開關場景。
流通高效：全開時蝶板厚度為唯一阻力，流阻系數≤0.2，流通能力比同口徑閘閥高 30%，大流量工況友好。
密封可靠：
軟密封（EPDM/PTFE）：零泄漏，耐溫 - 30℃~130℃，適配水、空氣、成品油。
硬密封（金屬 / 硬質合金）：耐高溫至 425℃，抗沖刷，適配蒸汽、煙氣、含顆粒介質。
材質穩定：WCB 碳鋼（可焊接鑄鋼）強度高、耐中高壓、性價比優（較不銹鋼降 40%~60%）。
控制靈活：配電磁閥、限位開關、定位器，可遠程開關 / 4-20mA 調節，適配自動化系統

工作原理working principle

以0.4~0.7MPa 潔凈壓縮空氣為動力，氣源經電磁閥 / 定位器進入氣動活塞氣缸，推動活塞往復運動，通過齒條齒輪轉換為 90° 角行程扭矩，帶動閥軸與蝶板同步旋轉。
1，通氣驅動：蝶板旋轉 90°，閥門全開 / 全關
2，定位器調節：接收 4~20mA 電信號，精準控制蝶板開度，線性調節管道流量,,

3，單作用復位：氣源中斷，內置彈簧自動推動蝶板復位，實現故障安全關斷 / 開啟
4，三偏心結構優勢：啟閉全程密封面無摩擦貼合，關閉越壓越緊，雙向嚴密密封

技術參數Technical Specifications

公稱通徑	DN40～DN300（1.5"～12"）
閥體材質	WCB 鑄碳鋼（ASTM A216）
公稱壓力	PN6/PN10/PN16/PN25/PN40；美標 Class150/300LB
適用溫度	WCB 碳鋼 -29℃～425℃
工作氣源	潔凈干燥壓縮空氣 0.4~0.7MPa
啟閉角度	0°~90° 角行程
泄漏等級	軟密封 VI 級零泄漏；硬密封 ANSI B16.10 Class IV 級
連接方式	對夾式、法蘭式、凸耳式
制造標準	DIN、API609、GB/T12238、ISO5752
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

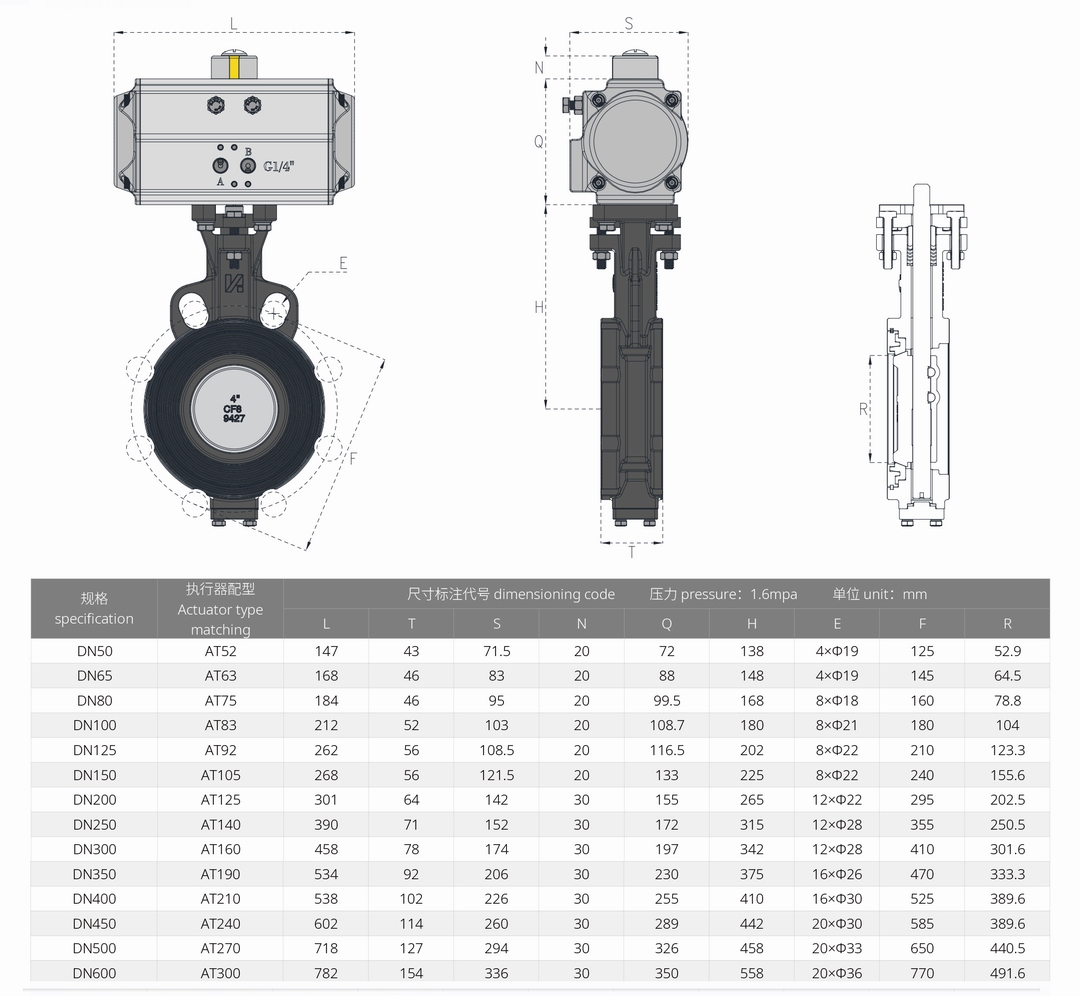

外形尺寸Overall Dimension

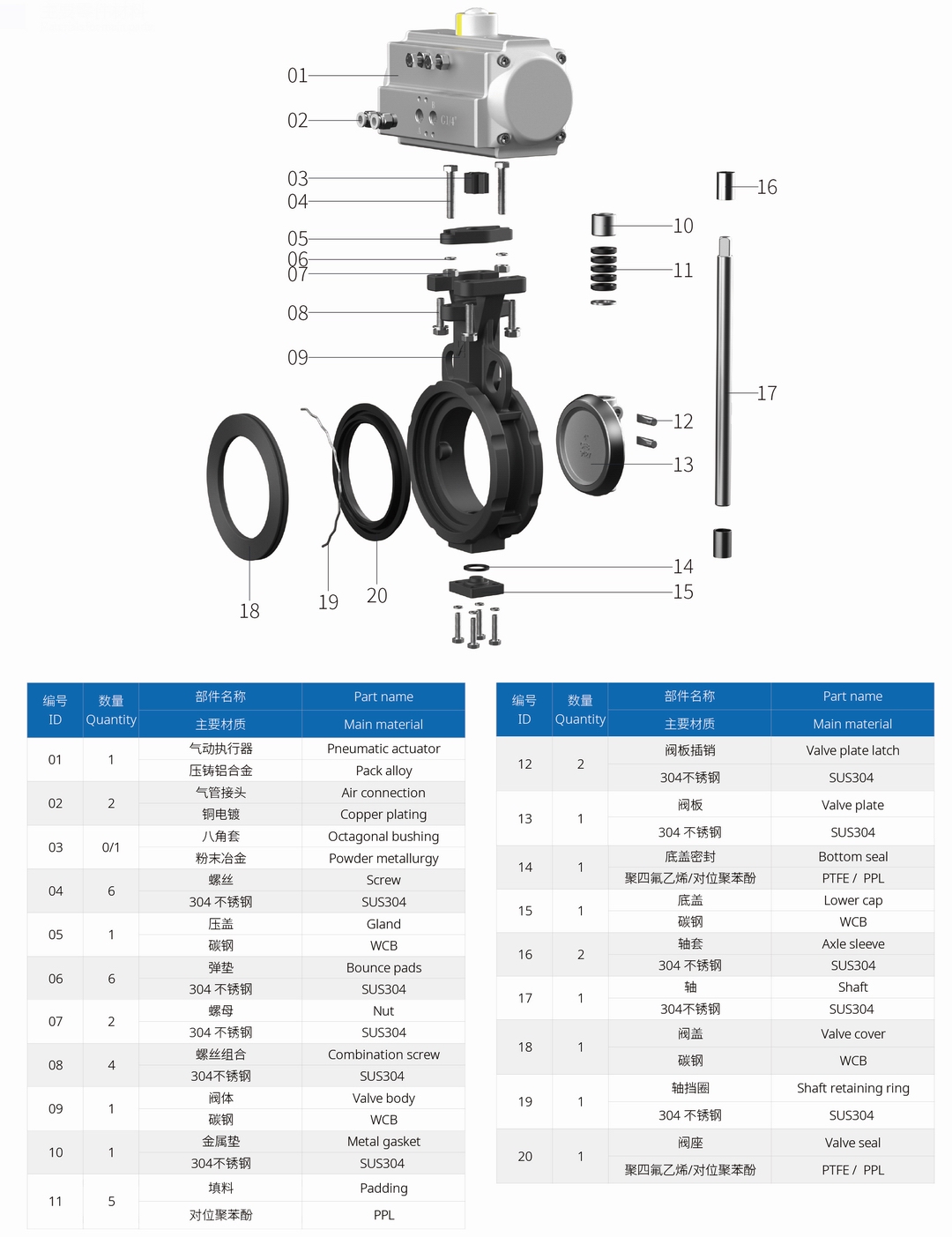

主要零部件材質Material of main parts
