進口氣動UPVC蝶閥

產品概述

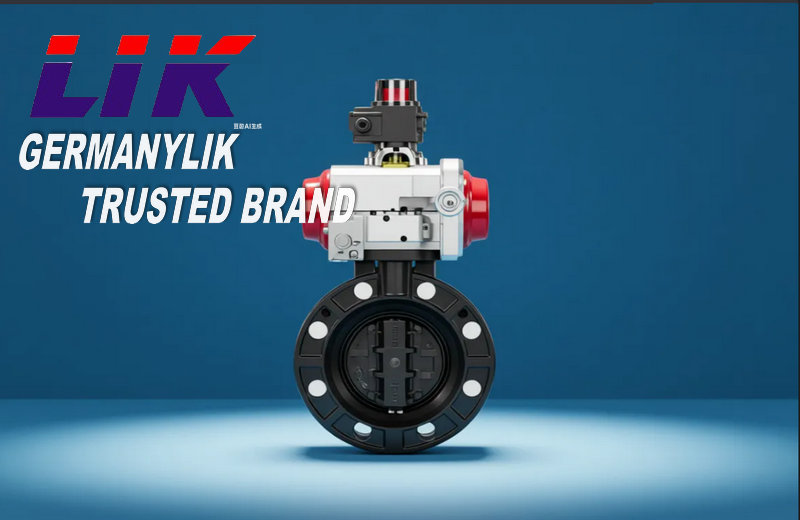

德國萊克 LIK 進口氣動 UPVC 蝶閥是氣動執行機構與 UPVC 蝶閥閥體集成的自動化流體控制閥門，以壓縮空氣為動力，通過氣動執行機構驅動閥板90° 旋轉，實現管路介質的全開、全關或流量調節，核心功能是截斷、接通、調節腐蝕性介質，適配水、酸堿鹽溶液、有機溶劑、污水、海水等多種強腐蝕介質，廣泛應用于化工、環保、水處理、制藥、食品等行業的腐蝕性介質管路系統。

產品詳情

進口氣動 UPVC 蝶閥是氣動執行器與 UPVC 閥體集成的耐腐蝕自控閥門，以德國萊克（LIK）等進口品牌為代表，采用中線式對夾結構，通過壓縮空氣驅動蝶板90° 旋轉，實現介質通斷與流量調節。核心優勢為強耐腐蝕、輕量化、快速啟閉、衛生無毒，廣泛應用于化工、環保、水處理、食品制藥等腐蝕性介質管路。

產品特點Product features

✅強耐腐蝕：UPVC 閥體耐酸堿、抗化學溶劑，適配強酸、強堿、鹽溶液等腐蝕性介質。
✅輕量化設計：UPVC 密度約為鑄鐵的 1/10，閥體重量輕，安裝便捷、成本低。
✅衛生無毒：符合食品級標準，適用于純水、飲用水及食品制藥管路。
✅密封可靠：雙向密封設計，搭配 EPDM/PTFE 密封件，實現零泄漏。
✅啟閉迅速：氣動驅動 90° 旋轉，開關時間短，適配頻繁啟閉場景。
✅維護簡便：結構簡單、易拆卸，無需潤滑，使用壽命長。
✅安全阻燃：UPVC 不燃、不助燃，無消防隱患

工作原理working principle

1，氣動執行器：壓縮空氣進入氣缸，推動活塞 / 齒條運動，轉化為90° 旋轉力矩，驅動閥桿與蝶板同步轉動。
2，開關過程：
開啟：執行器驅動蝶板旋轉 90°，蝶板與管路平行，介質直通、阻力小。
關閉：蝶板反向旋轉 90°，蝶板密封圈與閥座壓緊，阻斷介質，雙向密封防泄漏。
3，調節模式：配電氣定位器，通過 4-20mA 信號控制蝶板角度，實現流量精準調節。

技術參數Technical Specifications

公稱通徑	DN50–DN2000
公稱壓力	PN1.0MPa（10bar），PN1.6MPa（16bar）可選
閥體材質	UPVC（標準）、CPVC（耐高溫）、PPH（耐強腐蝕）
蝶板材質	UPVC/CPVC（與閥體同材質）
閥座密封	EPDM（-10℃~+80℃，弱酸堿 / 熱水）、NBR（-20℃~+60℃，耐油）、PTFE（-30℃~+120℃，強腐蝕
閥桿材質	304/316 不銹鋼（防腐蝕、防變形）
介質溫度	UPVC：0℃~+60℃；CPVC：-20℃~+90℃
適用介質	純水、污水、海水、酸堿溶液、化學溶劑、食品藥液
連接方式	對夾式（ISO5211 標準）
氣源壓力	0.4~0.6MPa（標準）
執行器類型	雙作用（開關）、單作用（彈簧復位，故障安全）
防護等級	IP65（防塵防水）
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

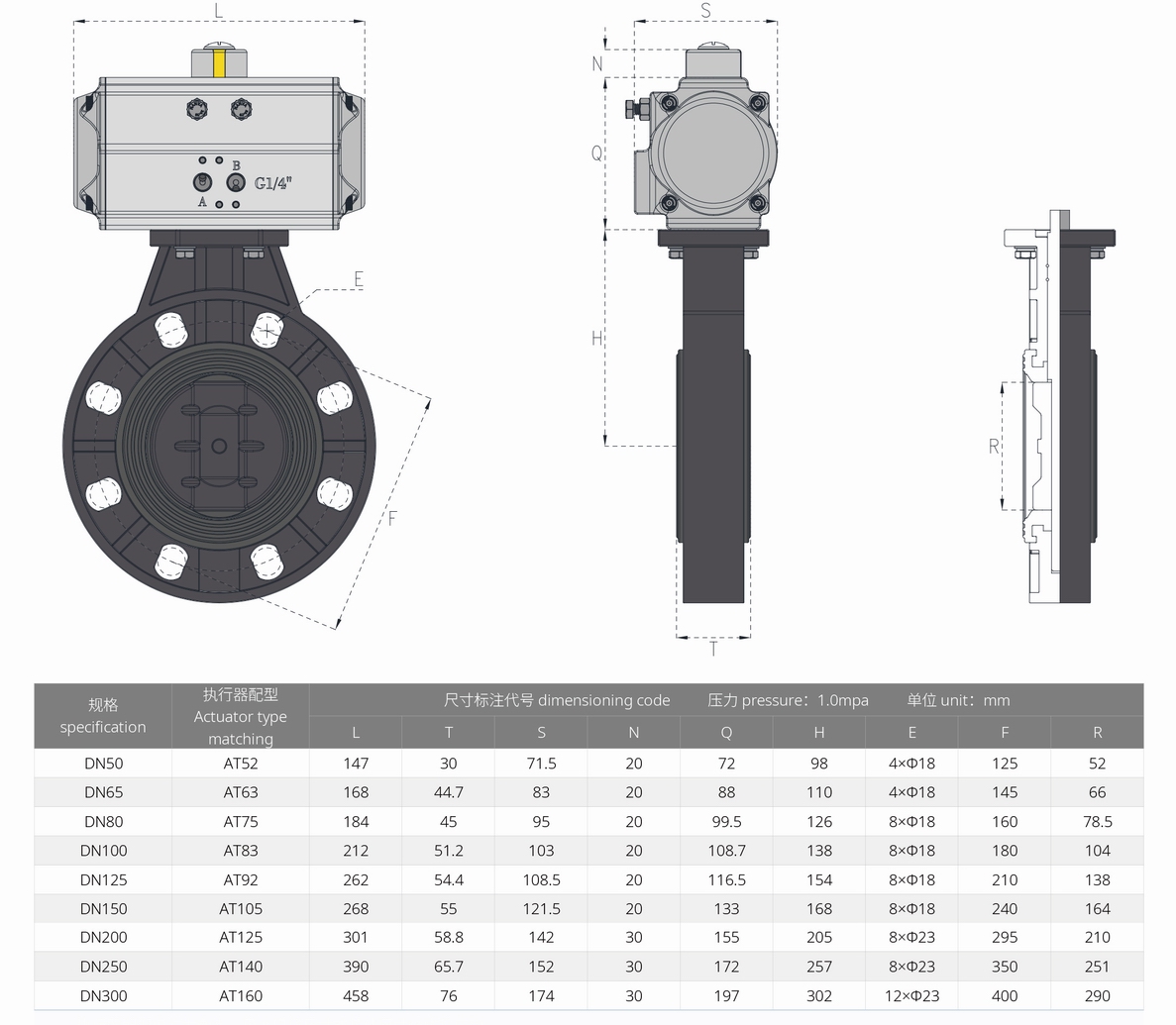

外形尺寸Overall Dimension

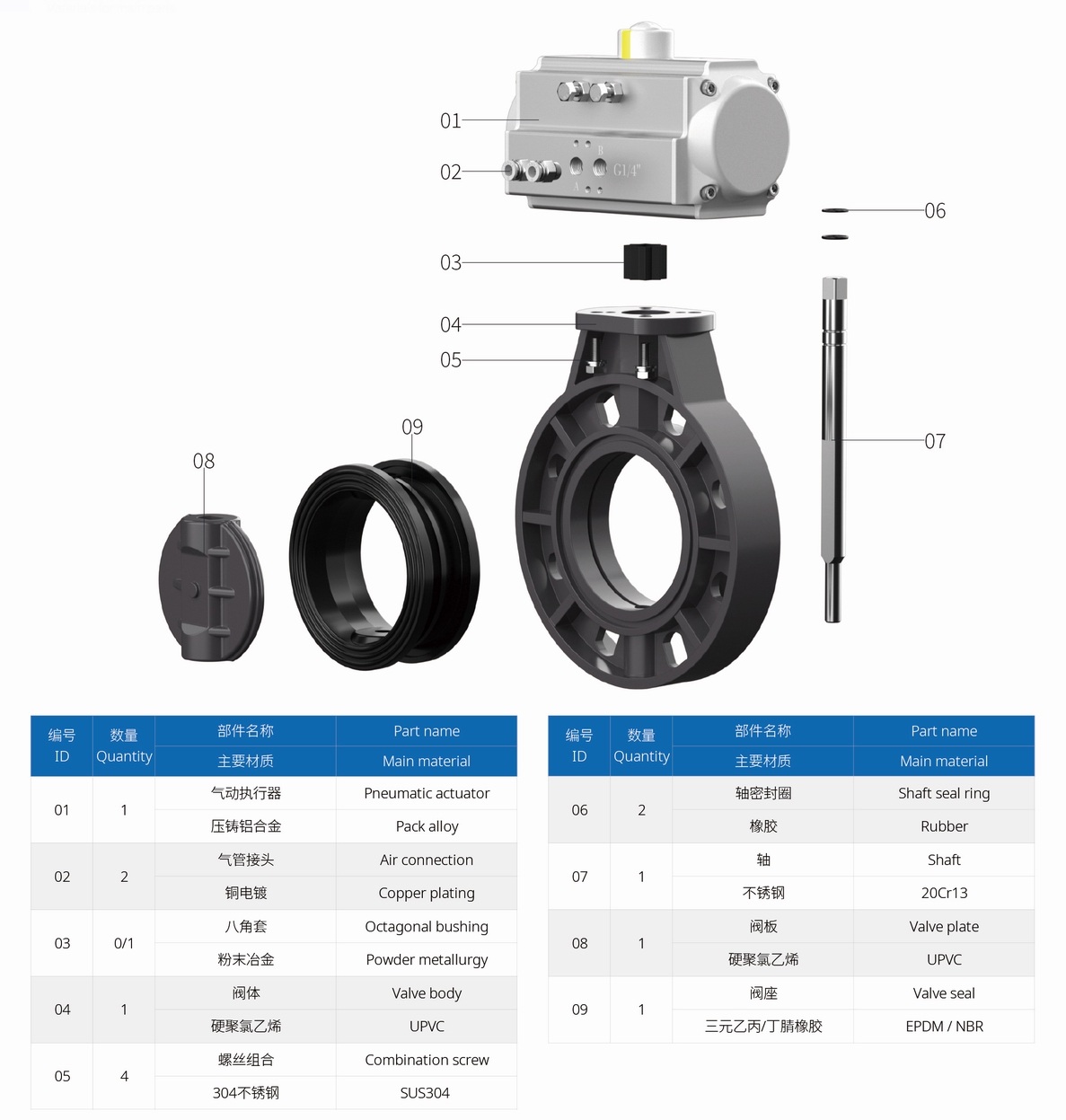

主要零部件材質Material of main parts
