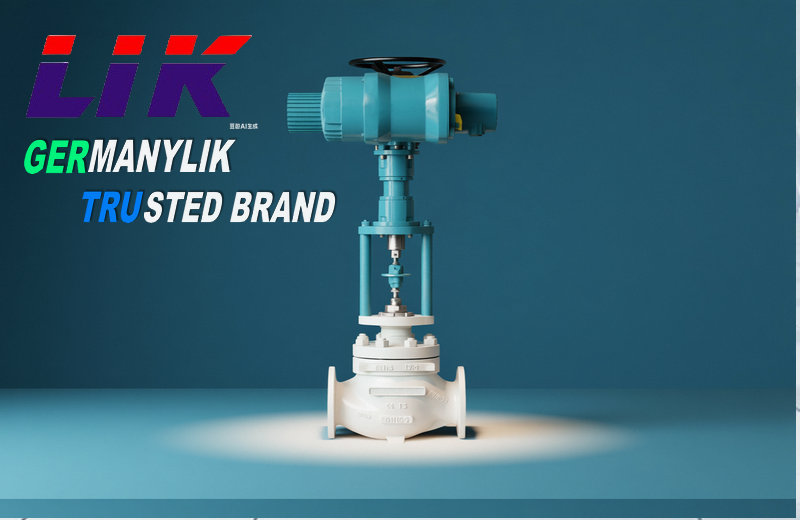

進口電動多級調節閥產品特點
✅ 低噪音設計：介質軸向分流，多級緩沖，噪音≤75dB，遠低于普通單座 / 雙座閥（90-110dB），適配廠區低噪要求。
✅ 高壓差耐受：平衡式結構設計，不平衡力極小，可承受3～42MPa 超大壓差，執行器扭矩需求低，運行穩定無振蕩。
✅ 高精度調節：全行程精度 ±0.5%，響應時間≤2s，無滯后超調，PID 易整定，長期穩定維持工藝參數。
✅ 智能一體化：內置伺服放大器 + 閉環編碼器，無需外接模塊，接線極簡，抗電磁干擾，適配復雜工業環境。
✅ 高防護防爆：執行器 IP65/IP67 防護，防爆型 Ex d Ⅱ CT6，戶外、易燃易爆工況穩定運行。
✅ 全工況適配：耐高溫 / 深冷、高壓 / 超高壓、干凈 / 輕微含顆粒介質（角式）均可適配，內件可堆焊司太立強化。
進口電動多級調節閥閥蓋類型
標準型閥蓋：適用溫度 - 5℃～230℃，常溫常規工況，通用經濟型
高溫散熱片閥蓋：230℃～565℃，散熱降溫保護閥桿填料與執行器，適配蒸汽、高溫?zé)嵊?/span>
低溫加長閥蓋：-196℃～-45℃，LNG 液氮深冷工況，隔絕冷量、防止填料結冰失效
波紋管密封閥蓋：零外漏密封，劇毒、貴重、易燃易爆介質，杜絕閥桿泄漏
進口電動多級調節閥工作原理
控制系統輸出4～20mA 電信號傳輸至電動執行器，執行器內部伺服電機驅動閥桿上下升降，帶動多級籠式 / 迷宮閥芯上下位移，改變多級節流通道流通面積。高壓介質進入閥體后，依次經過多級串級節流孔逐級降壓，將超高總壓差分解為多組小壓差，勻速平穩流過閥內，抑制流速、消除氣蝕、降低噪音；閥門開度隨電信號同步變化，精準控制介質流量，最終穩定管道壓力、溫度、液位等工藝參數，實現閉環自動調節。
進口電動多級調節閥技術參數
|
公稱通徑 |
DN15～DN400（1/2"～16"）（小流量 DN5~DN25） |
|
公稱壓力 |
PN16/25/40/64/100/160/320；CLASS150~2500 |
|
閥體材質 |
WCB（碳鋼）、304/316/316L（不銹鋼）、合金鋼 |
|
閥芯 / 閥座 |
304、316、316L、硬質合金（耐磨） |
|
適用溫度 |
-40℃～250℃（標準）、-40℃～450℃（高溫）、-196℃（低溫） |
|
流量特性 |
直線、等百分比（對數） |
|
額定流量系數 |
Kv DN25：11；DN50：27.5；DN100：110；DN200：440 |
|
行程 |
16、25、40、60mm（按口徑匹配） |
|
允許壓差 |
≤公稱壓力（平衡式結構） |
|
泄漏量 硬密封 |
II/IV 級；軟密封：VI 級（氣泡級） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動執行器參數
|
控制信號 |
4-20mA DC（標準）、1-5V DC、0-10V DC |
|
反饋信號 |
4-20mA DC（閥位反饋） |
|
電源電壓 |
AC220V 50/60Hz（標準）、AC380V、DC24V |
|
額定行程 |
16/25/40/60/100mm（按口徑匹配） |
|
推力 / 扭矩 |
500~50000N（按工況選型） |
|
定位精度 |
±0.1%~±0.5%，回差：≤0.8% |
|
響應時間 |
0.5~3s（全行程） |
|
防護等級 |
IP65（標準）、IP67/IP68（定制） |
|
防爆等級 |
Exd II BT4、Exd II CT6（可選） |
|
環境溫度 |
-25℃~+60℃，相對濕度：≤95%（無凝露） |
進口電動多級調節閥結構設計
1，閥體：直通式整體鑄造 / 鍛造結構，流道流線型設計，流阻小、無死角。
2，多級節流組件：由多級套筒、籠式閥芯、迷宮式流道組成，分層節流逐級泄壓。
3，閥桿組件：高強度不銹鋼閥桿，防吹出、防扭轉設計，直線行程傳動穩定。
4，密封填料函：采用石墨、聚四氟乙烯復合填料，高溫不老化、密封持久。
5，電動執行機構：一體化智能結構，內置伺服控制、限位保護、手動應急手輪。
6，導向結構：上下雙重導向，閥芯運行平穩，避免偏磨與卡澀。
7，泄壓平衡結構：閥芯壓力平衡設計，降低執行器推力負荷，啟閉輕便。
進口電動多級調節閥應用領域
1，火力發電：鍋爐給水、減溫減壓、高加疏水、循環水高壓調節。
2，石油化工：加氫裝置、高壓分離器、精餾塔壓力流量調節。
3，煤化工：氣化裝置、高壓含塵介質、煤化工廢水調節。
4，冶金行業：高壓循環水、蒸汽管網、高爐供氣降噪調節。
5，天然氣及 LNG：長輸管線調壓、LNG 超低溫高壓節流調節。
6，輕工制藥、暖通熱力：高溫蒸汽、熱水高壓差精準調節。
進口電動多級調節閥標準安裝方法
1，安裝前核對型號、壓力、口徑、材質，檢查閥體無損傷，手動全行程無卡澀，管道徹底吹掃干凈；
2，按閥體流向箭頭安裝，禁止反裝；優先水平安裝，執行器豎直朝上，預留檢修空間；
3，法蘭對口同心，對角分次均勻擰緊螺栓；大口徑高壓閥增設獨立支撐，不承受管道應力；
4，按圖紙規范接線，動力線與控制線分離，戶外做好防水，可靠接地；
5，安裝后手動盤車校驗，通電標定 0~100% 開度，測試閥位反饋、保護功能，帶負荷試運行無振蕩、無泄漏即為合格。
