進口氣動衛生級蝶閥

產品概述

德國萊克 LIK 品牌進口氣動衛生級蝶閥，源自德國原裝設計與制造，專注衛生級流體控制數十年，是全球食品、制藥、生物工程領域公認的高潔凈、高密封、高可靠蝶閥標桿產品。其核心優勢在于：全不銹鋼 316L 鏡面拋光、無死角流道、氣泡級零泄漏密封、氣動快速啟閉、卡箍 / 對焊 / 快裝三種連接全覆蓋、適配 CIP/SIP、符合 FDA/3A/ISO 衛生標準、德國原裝進口、全球質保。
本文將從品牌溯源、產品定義、結構設計、材質體系、密封技術、氣動執行器、三種連接方式、技術參數、性能優勢、應用場景、選型指南、安裝維護、常見問題、認證資質、市場價值等方面，進行全面、系統、深入的專業解析，為工程設計、設備采購、工藝改造、運維管理提供完整參考依據。

產品詳情

進口氣動衛生級蝶閥，是專為潔凈流體工況研發的自動化控制閥門，整體采用食品衛生級不銹鋼材質打造，流道無死角、內壁精密拋光，完全契合 GMP、FDA、3A 等行業衛生規范。搭配高品質氣動執行器，可實現快速自動啟閉與流量調節，廣泛應用于無菌輸送、在位清洗、高溫滅菌等場景，具備潔凈度高、密封性好、操控便捷、耐用耐腐蝕等優勢，是食品飲料、制藥生物、精細日化、純水凈化等

產品特點Product features

衛生級無菌設計：316L/304 不銹鋼閥體，內壁鏡面拋光，無凹槽、無螺紋滯留，防止微生物滋生與交叉污染。
快裝易維護：卡箍 / 快裝連接，無需工具即可拆裝，支持在線清洗與更換密封件，大幅縮短停機時間。
氣動高效驅動：齒輪齒條執行器，單作用（彈簧復位）/ 雙作用可選，啟閉≤1 秒，氣源故障自動安全復位。
零泄漏密封：食品級EPDM / 硅膠 / PTFE閥座，彈性貼合蝶板，雙向零泄漏，耐受酸堿與高溫清洗。
自動化適配強：可配電磁閥、限位開關、定位器，實現遠程開關 / 調節控制，支持 4–20mA 信號反饋。

輕量化緊湊型：閥體等徑直通，流阻小、Kv 值高，結構緊湊，節省安裝空間。

工作原理working principle

氣動衛生級蝶閥由氣動執行器與閥體兩部分組成，核心通過90° 旋轉蝶板實現介質通斷或調節：
1，開關控制（雙作用）：壓縮空氣從執行器A 口進氣、B 口排氣，推動活塞帶動齒條齒輪旋轉，驅動閥桿與蝶板順時針 90° 轉動，閥門開啟；反向進氣（B 口進、A 口排），蝶板逆時針 90° 轉動，閥門關閉。
2，故障復位（單作用）：通氣時壓縮空氣克服彈簧力推動活塞，閥門開啟 / 關閉；氣源中斷時，彈簧彈力自動復位，帶動蝶板回到預設安全位置（常閉 / 常開），保障系統安全。
3，流量調節：加裝閥門定位器，接收 4–20mA 控制信號，精準控制蝶板0°–90° 任意開度，實現介質流量 / 壓力的線性調節。

技術參數Technical Specifications

公稱通徑	DN15-DN150（1/2 寸 - 6 寸）
公稱壓力	PN6、PN10、PN16
閥體材質	304 不銹鋼、316L 不銹鋼
蝶板材質	304、316L 不銹鋼
閥桿材質	316L 不銹鋼
密封材質	食品級硅膠、EPDM 三元乙丙、PTFE 四氟
適用介質	純化水、藥液、飲料、乳制品、酒精、無菌氣體、高溫蒸汽、弱腐蝕潔凈流體
適用溫度	硅膠 - 20℃~150℃；EPDM-30℃~180℃；PTFE-20℃~220℃
連接方式	衛生快裝卡箍、法蘭、對焊、螺紋
表面處理	內外鏡面拋光，粗糙度 Ra≤0.8μm
執行器工作氣源	0.4-0.7MPa 潔凈壓縮空氣
適用標準	GMP、FDA、3A、EHEDG、CE 認證
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

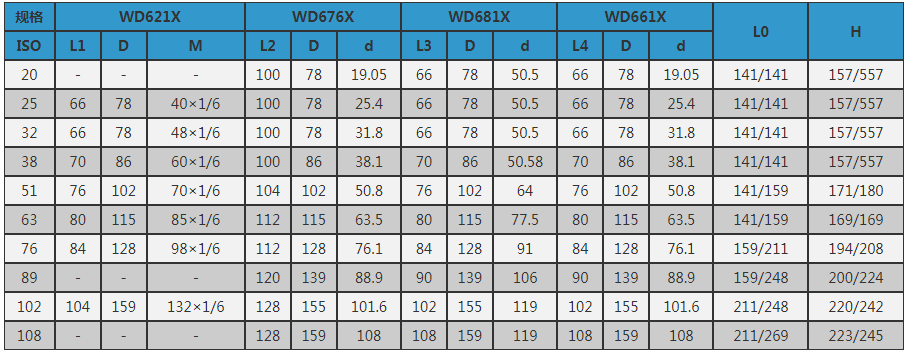

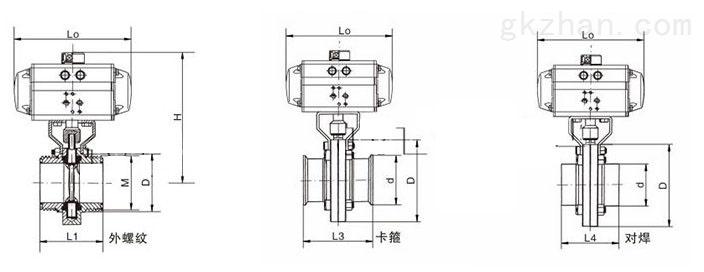

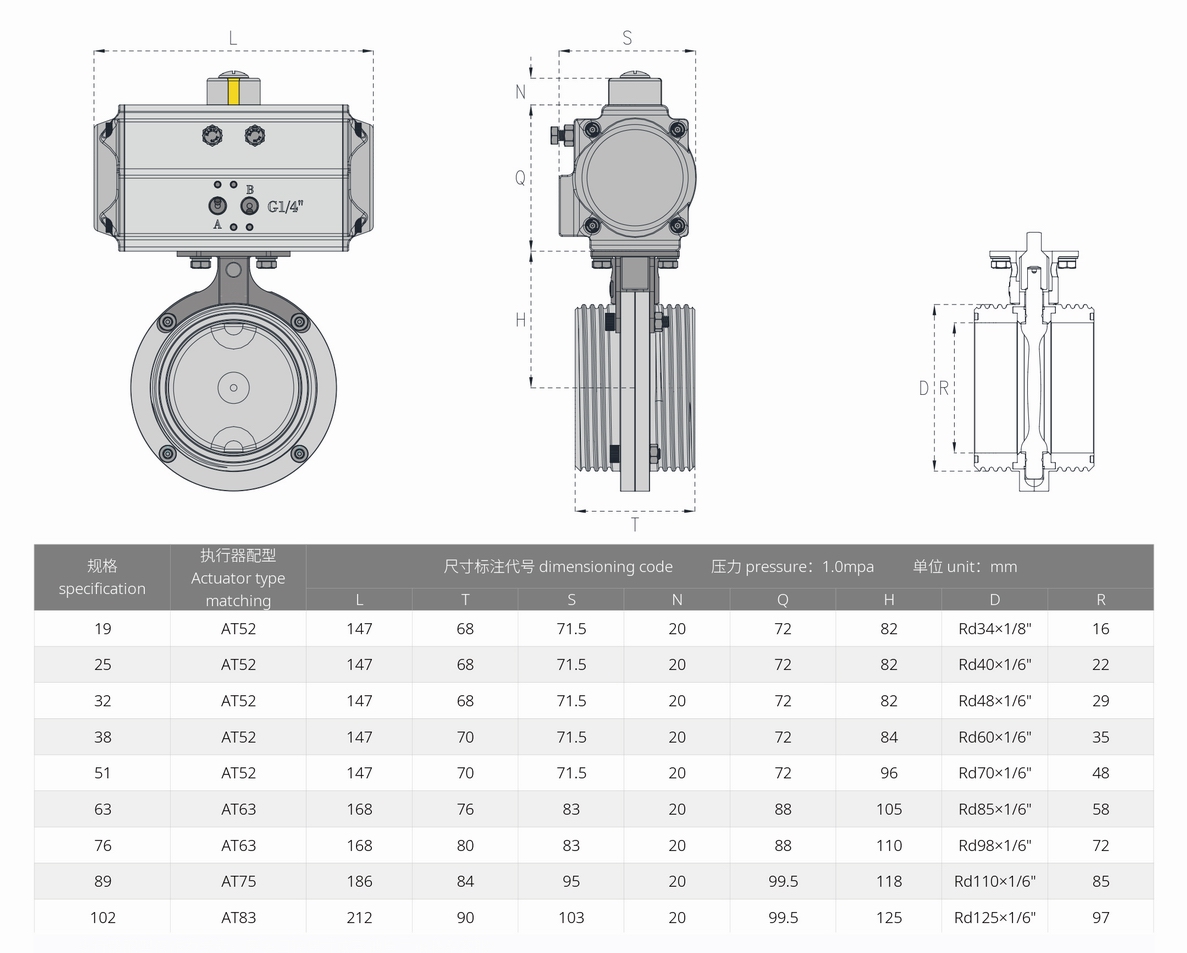

外形尺寸Overall Dimension

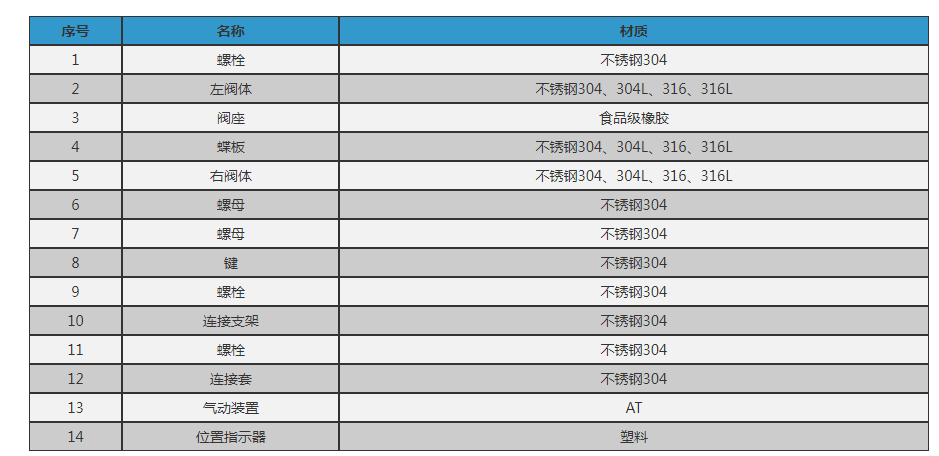

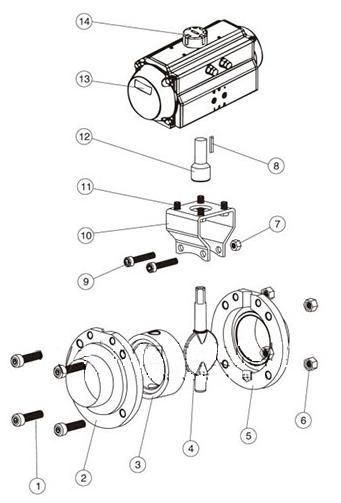

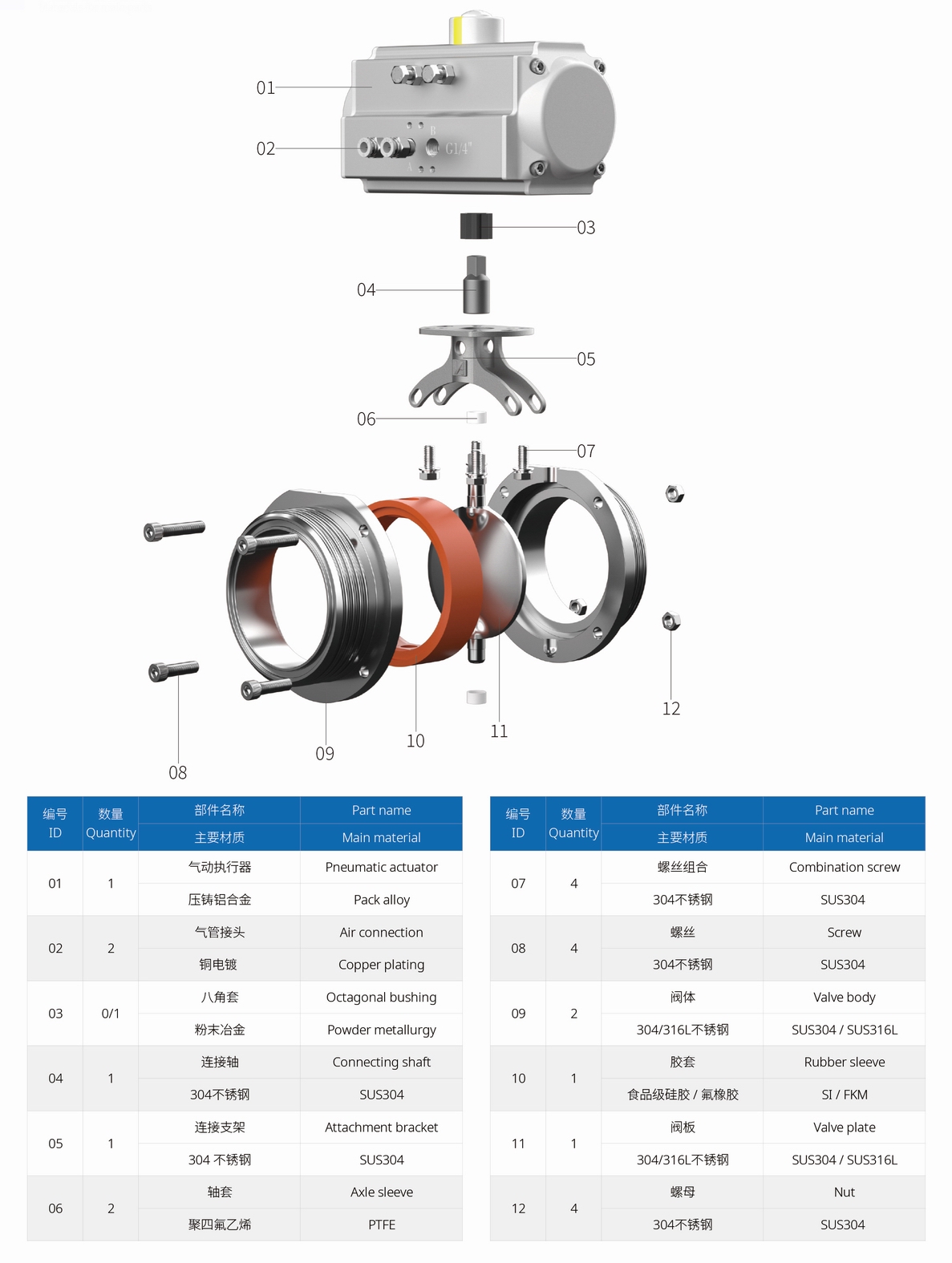

主要零部件材質Material of main parts
