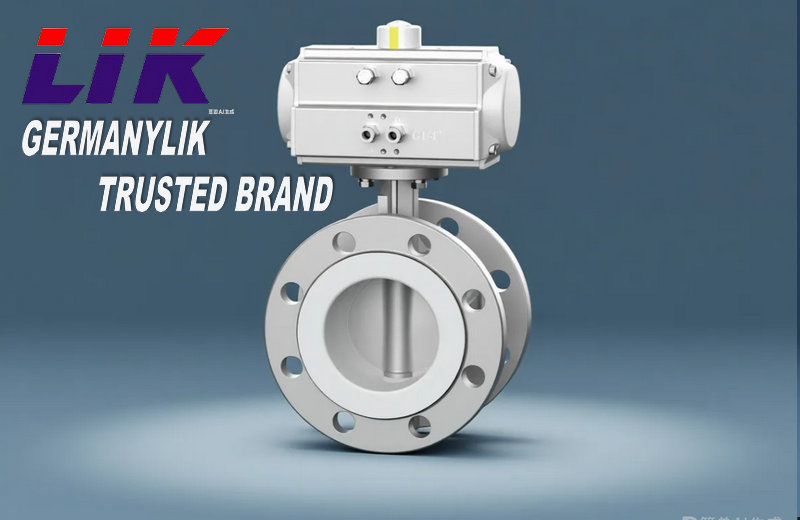

進口氣動不銹鋼法蘭襯氟蝶閥

產品概述

德國萊克 LIK 進口氣動不銹鋼法蘭襯氟蝶閥，是德國萊克閥門有限公司針對強腐蝕性介質工況研發的高性能自動化襯氟蝶閥，融合不銹鋼機械強度、氟塑料極致防腐性與氣動驅動快速響應三大核心優勢，屬于中線式襯氟蝶閥范疇，采用法蘭連接結構，適配工業管道高壓、密封、耐腐蝕的嚴苛要求。該閥門以 “全襯氟防腐、不銹鋼承壓、氣動精準控制” 為設計核心，閥體采用 304/316L 不銹鋼鍛造 / 鑄造而成，內部過流部位（閥體腔、蝶板、閥座）全部襯貼聚四氟乙烯（PTFE/F4）、聚全氟乙丙烯（F46）等高性能氟塑料，徹底阻斷腐蝕性介質與金屬基體的接觸；配置德國原裝單作用 / 雙作用氣動執行器，可實現 0-90° 回轉啟閉與流量調節，支持開關型、調節型、智能一體化控制，泄漏等級達 ANSI Class VI（零泄漏標準），公稱壓力覆蓋 PN10-PN16（1.0-1.6MPa），介質溫度適配 - 50℃至 + 250℃，公稱通徑 DN50-DN600mm，廣泛應用于化工、制藥、環保、新能源、冶金等行業的強腐蝕介質輸送系統。作為德國萊克 LIK 襯氟蝶閥系列的核心產品，該閥門嚴格遵循 ISO 5752、DIN 3337、API 598 等國際標準設計制造，通過 CE、SIL、防爆（Exd ⅡBT4/CT6）等權威認證，具備耐腐蝕、零泄漏、長壽命、易維護、自動化適配性強等特點，是替代傳統碳鋼襯氟閥、普通不銹鋼閥及襯膠閥的升級換代產品。

產品詳情

進口氣動不銹鋼法蘭襯氟蝶閥是不銹鋼閥體 + 法蘭連接 + PTFE/FEP 全襯里 + 氣動執行器的耐腐蝕自動控制閥門，核心用于強腐蝕工況的介質通斷與調節。過流部件（閥體、蝶板、閥桿）全部襯覆氟塑料，配合氣動執行器實現 0°–90° 角行程開關 / 調節，適配各類強酸、強堿、鹽、氧化劑、還原劑及有機溶劑介質，廣泛應用于化工、制藥、環保、冶金等行業的腐蝕性流體管路與容器，兼具強耐腐、零泄漏、長壽命、自動化四大核心優勢。

產品特點Product features

強耐腐：過流面全襯 PTFE/F46，耐受強酸、強堿、鹽、氧化劑、有機溶劑，適用溫度 - 20℃~180℃。
衛生潔凈：襯里無析出、不污染介質，符合食品醫藥衛生標準。
密封可靠：PTFE 軟密封 + 不銹鋼閥桿，零泄漏、耐老化、壽命長。
氣動高效：活塞式執行器，開關快速（≤1s）、扭矩大、動作穩定；可選單作用（彈簧復位）/ 雙作用。
結構緊湊：短結構長度、重量輕，法蘭對接易安裝維護。

適配性強：雙向密封、流向不限；可配定位器、電磁閥、限位開關，實現遠程控制。

技術參數Technical Specifications

公稱通徑	DN50~DN500（2”~20”）
公稱壓力	PN10/PN16（1.0/1.6MPa）、Class150Lb
閥體材質	CF8（304）/CF8M（316）/316L
襯里材質	PTFE（F4）/FEP（F46）/PFA
蝶板材質	不銹鋼 + 全襯 PTFE
閥桿材質	316 不銹鋼 + PTFE 涂層
密封材質	PTFE（主密封）+EPDM/VITON（輔助密封）
工作溫度	25℃~180℃（PTFE）；≤200℃（FEP）
適用介質	強酸、強堿、鹽、氧化劑、還原劑、有機溶劑、污水、化學品等
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

氣動執行器參數Pneumatic actuator parameters

氣源壓力	0.4~0.6MPa
執行器類型	雙作用（DA）/ 單作用（SR，彈簧復位）
防爆等級	Exd II CT6（可選
防護等級	IP67
連接標準	HG/T20592、ANSI B16.5、DIN2501、JIS B220
設計標準	API 609、BS EN593、ISO 5752
檢驗測試	API 598、EN12266-1、ISO5208

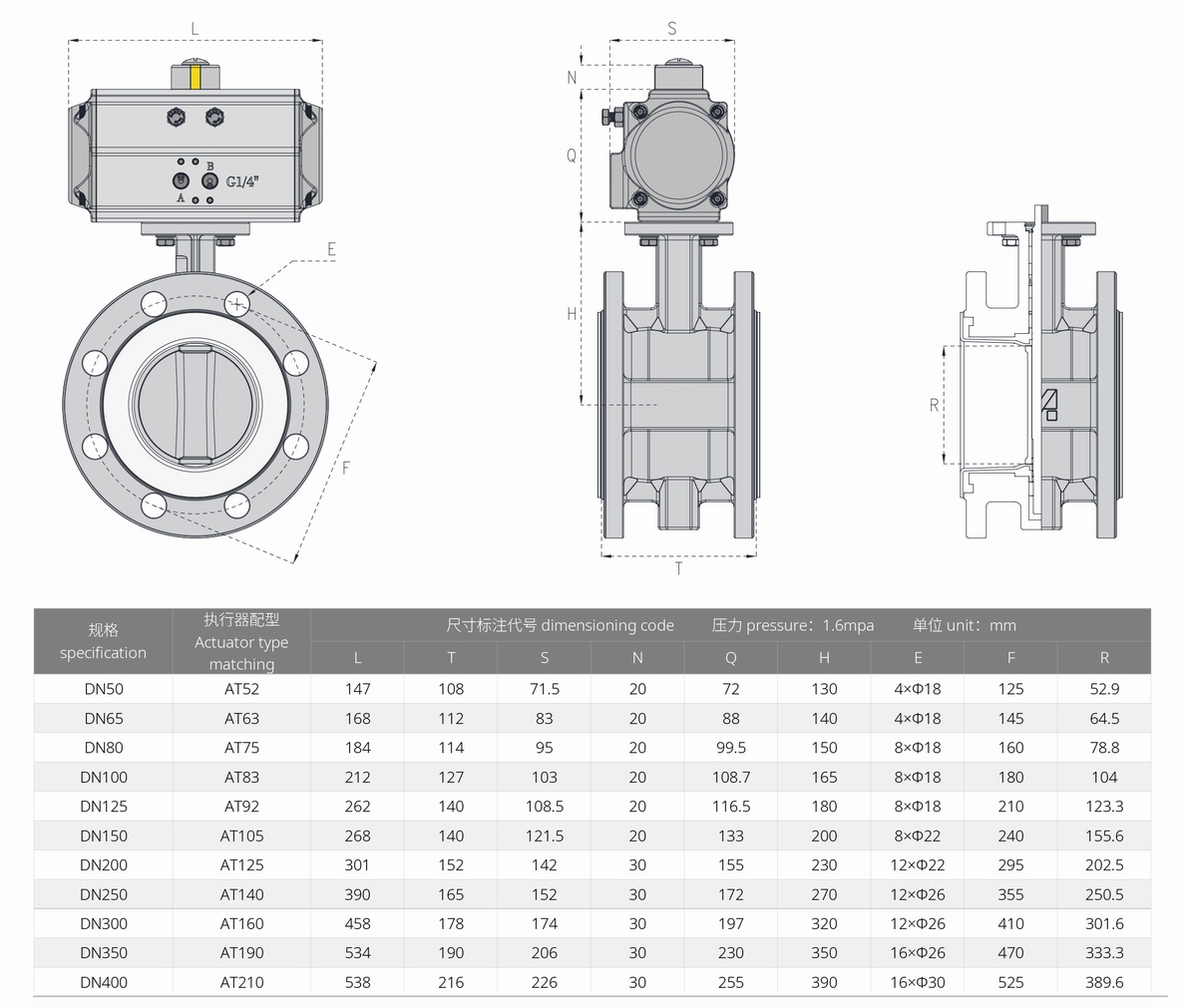

外形尺寸Overall Dimension

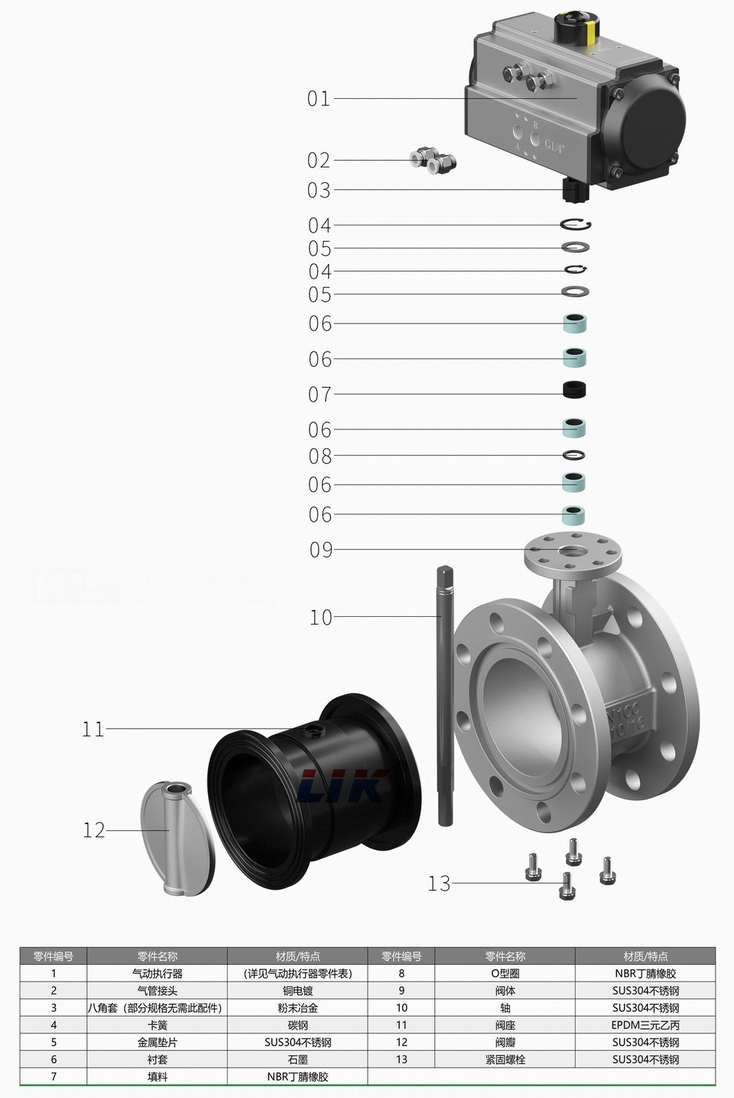

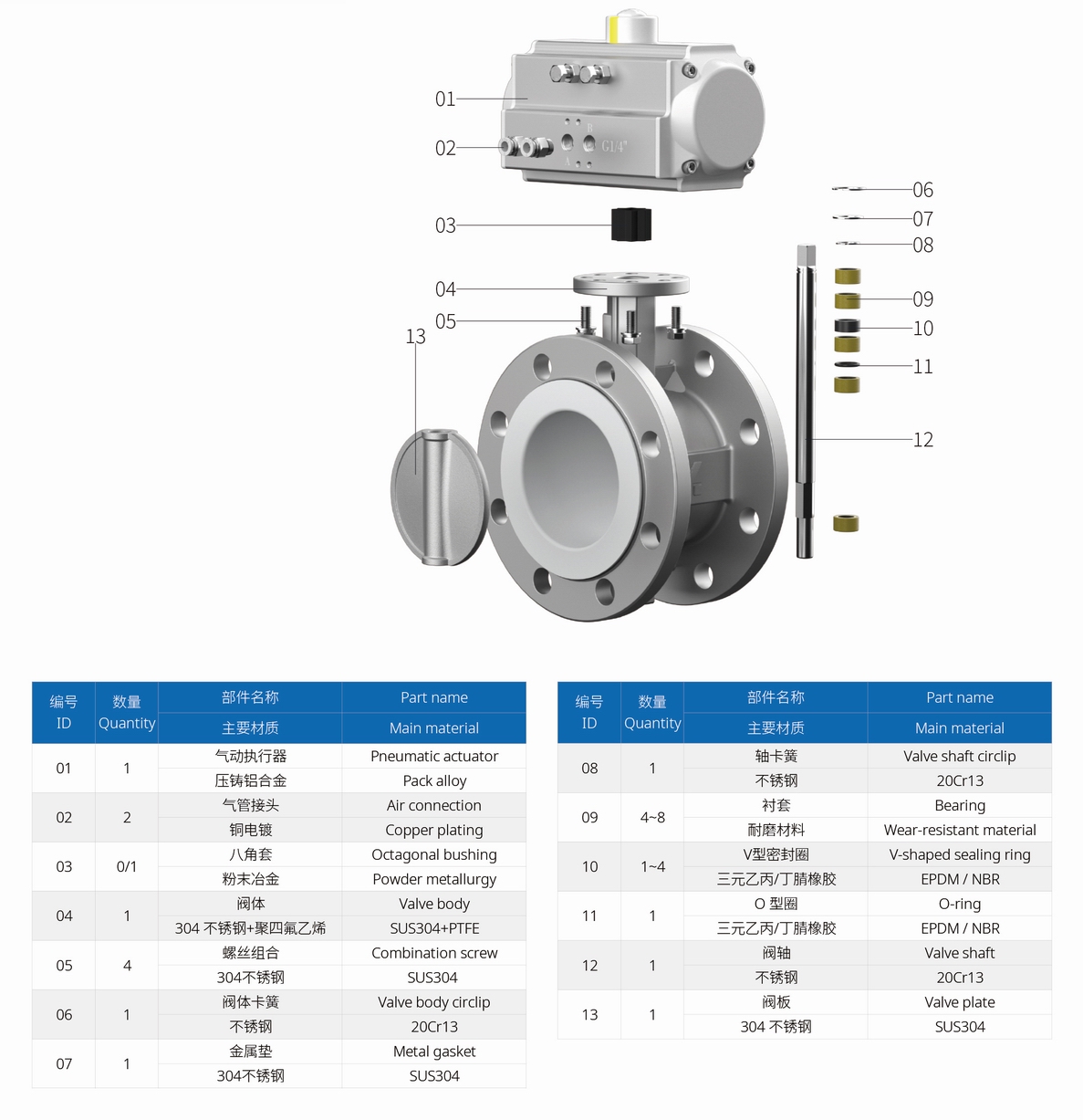

主要零部件材質Material of main parts
