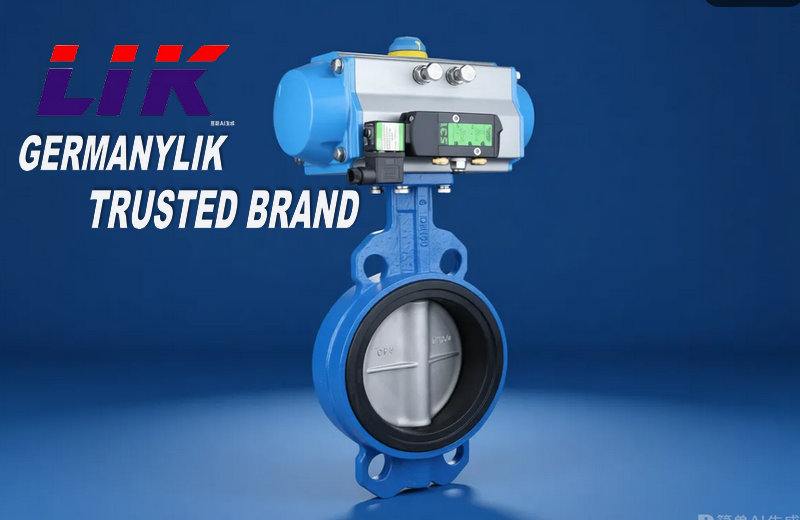

進口氣動對夾式球墨鑄鐵蝶閥

產品概述

進口氣動對夾式球墨蝶閥的工作原理是通過氣動執行機構的作用，推動閥桿帶動閥板旋轉，從而實現閥門的開啟和關閉。當壓縮空氣進入氣動執行機構的氣缸時，活塞在氣壓的作用下推動活塞桿運動，通過連桿機構帶動閥桿旋轉，使閥板從關閉位置逐漸旋轉到開啟位置，介質得以通過閥門。反之，當壓縮空氣從氣缸中排出時，活塞在彈簧的作用下或在反向氣壓的作用下帶動活塞桿反向運動，閥板從開啟位置逐漸旋轉到關閉位置，截斷介質的流動。
通過調節進入氣動執行機構的氣壓大小，可以控制閥板的旋轉角度，從而實現對介質流量的精確調節。此外，還可以通過安裝定位器等控制附件，實現對閥門的遠程控制和自動化控制，提高了閥門的控制精度和可靠性。

產品詳情

進口氣動對夾式球墨鑄鐵蝶閥，閥體為球墨鑄鐵 QT450-10（GGG40），對夾式（Wafer）短結構長度，配進口氣動執行器，90° 旋轉開關 / 調節；軟密封（EPDM/PTFE）零泄漏，雙向密封，重量輕、安裝極省空間、性價比高，廣泛用于DN50–DN300中低壓常溫管道，是市政、水務、環保、暖通、化工最常用的進口蝶閥類型。

產品特點Product features

✅ 對夾式超薄結構：無法蘭、長度極短，比法蘭式輕 30%–50%，適合空間狹小、管距短場景。
✅ 球墨鑄鐵閥體：QT450-10，強度高、韌性好、抗腐蝕、抗變形，壽命是普通鑄鐵 2–3 倍。
✅ 雙向軟密封零泄漏：中線設計，ANSI Class VI，EPDM/PTFE 閥座，雙向密封，耐老化、耐磨。
✅ 啟閉快、扭矩小：90° 旋轉全開 / 全閉，開關≤3 秒，氣動扭矩小，適合頻繁啟停。
✅ 流阻小、節能：全通徑流線型，阻力系數≈0.1，壓力損失小、省電。
✅ 氣動安全可靠：雙作用 / 彈簧復位（斷氣安全位）；可選Exd Ⅱ BT4 防爆，適配危險區。

✅ 安裝維護極簡：對夾安裝只需4 根長螺栓；無需拆閥體即可換密封，維護便宜。

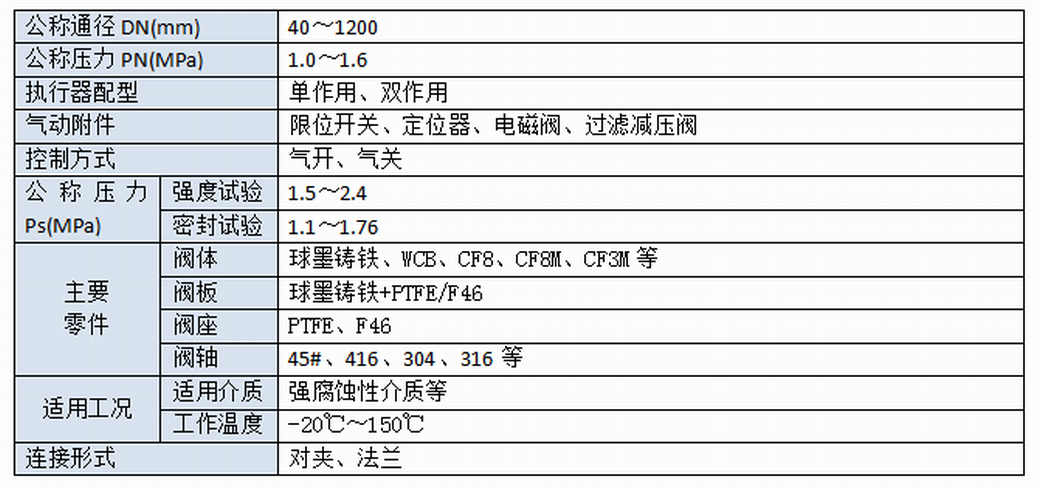

技術參數Technical Specifications

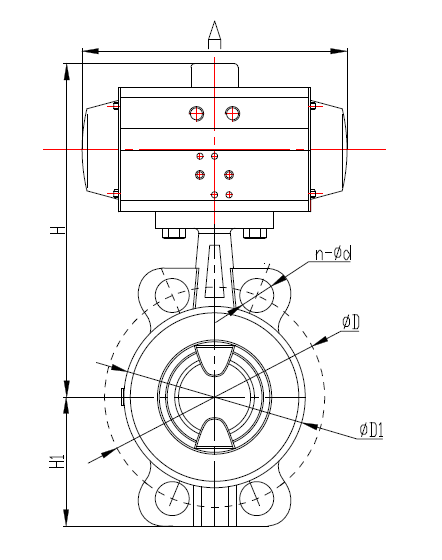

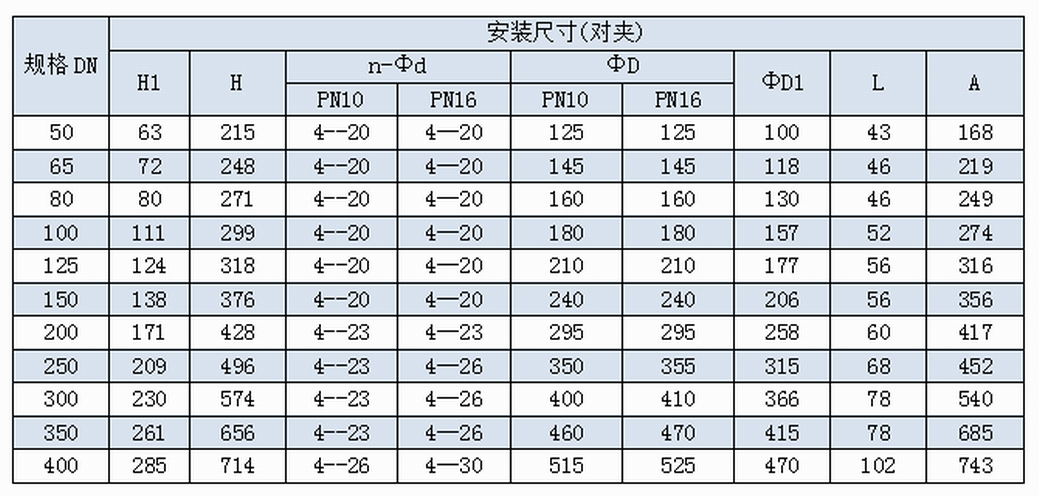

外形尺寸Overall Dimension

工作原理working principle

進口氣動對夾式球墨鑄鐵蝶閥的工作原理基于氣動執行器和蝶閥的協同作用。當氣動執行器接收到控制信號時，其內部的氣缸會驅動活塞產生直線運動。這一直線運動通過閥桿傳遞給蝶板，使蝶板繞其軸線旋轉。蝶板的旋轉角度決定了閥門的開度，從而實現對介質流量的控制。當?shù)逍D(zhuǎn)至與閥體密封面相貼合時，閥門處于關閉狀態，此時介質無法通過；當?shù)逍D(zhuǎn)至與閥體密封面分離時，閥門處于開啟狀態，介質可以自由通過。
