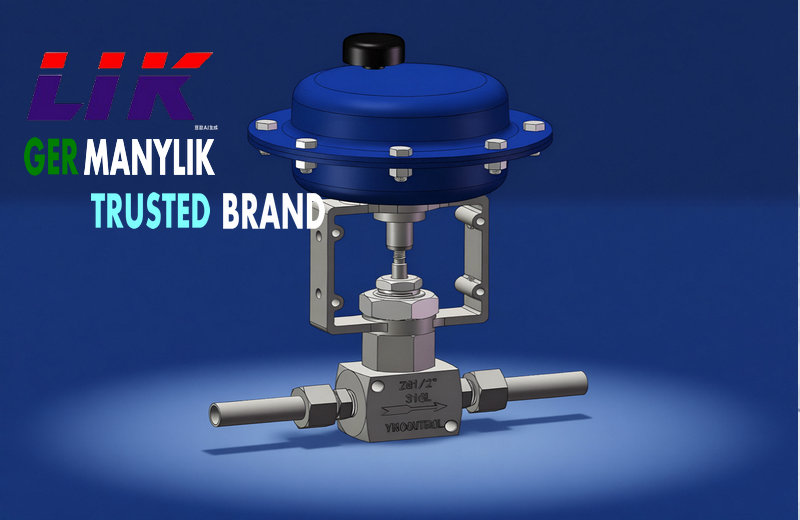

進口氣動薄膜調節閥-設計壓力1500PSI，10MPa，連接方式：法蘭、螺紋、焊接、VCR等，可來圖來樣定制
進口氣動薄膜調節閥設計Kv值有Kv0.001，Kv0.002，Kv0.005，Kv0.01，Kv0.02，Kv0.05，Kv0.1，Kv0.2，Kv0.5，Kv1，Kv1.25，Kv1.6，Kv2
進口氣動薄膜調節閥設計閥芯尺寸直徑Φ1mm，Φ2mm，Φ2.5mm，Φ3.5mm，Φ5mm，Φ6mm，Φ8mm，Φ10mm，Φ11mm
流量特性：直線Lin、等百分比EQ%。

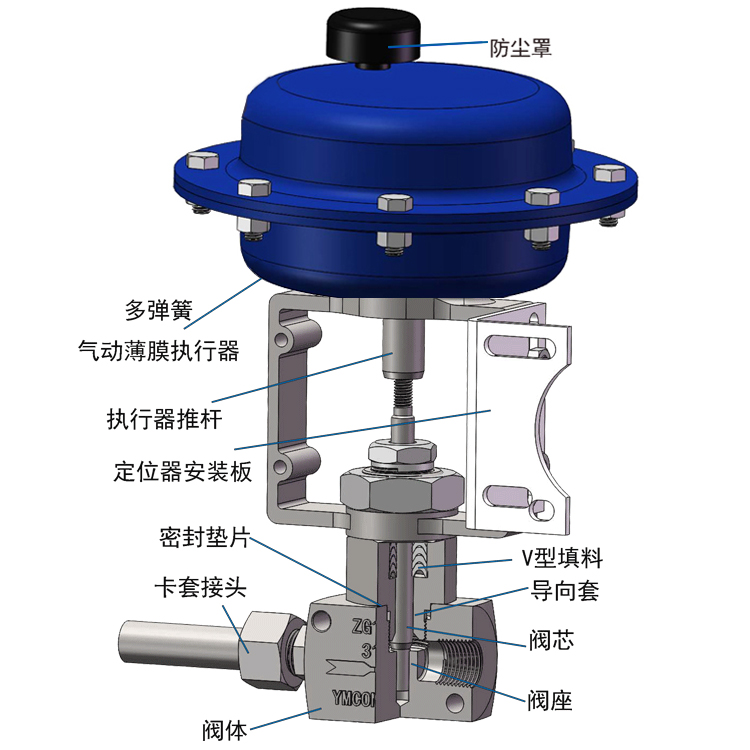

德國萊克LIK品牌,進口高精度微小流量閥芯采用V型切口設計，技術難度更高，品控要求更苛刻，當然有更高的控制精度。
進口高精度微小流量氣動調節閥是專門針對小流量調節而開發的小口徑調節閥，可廣泛控制各種氣體、液體、蒸汽的流量， Kv值可至0.005。因而可應用在許多需準確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。
該系列調節閥亦可專門用于LIKSCR/SNCR煙氣脫硝系統，使用介質一般為20%濃度氨水或尿素，通過上位機的控制，經T-1000智能型電氣轉換器或電氣閥門定位器輸出的標準氣源信號20-100KPa（即3-15PSI）或DC4-20mA模擬信號來準確控制閥門的開度，從而準確調節氨水或尿素的噴射量，以達到更高標準的煙氣脫硝效率，符合煙氣環保要求。

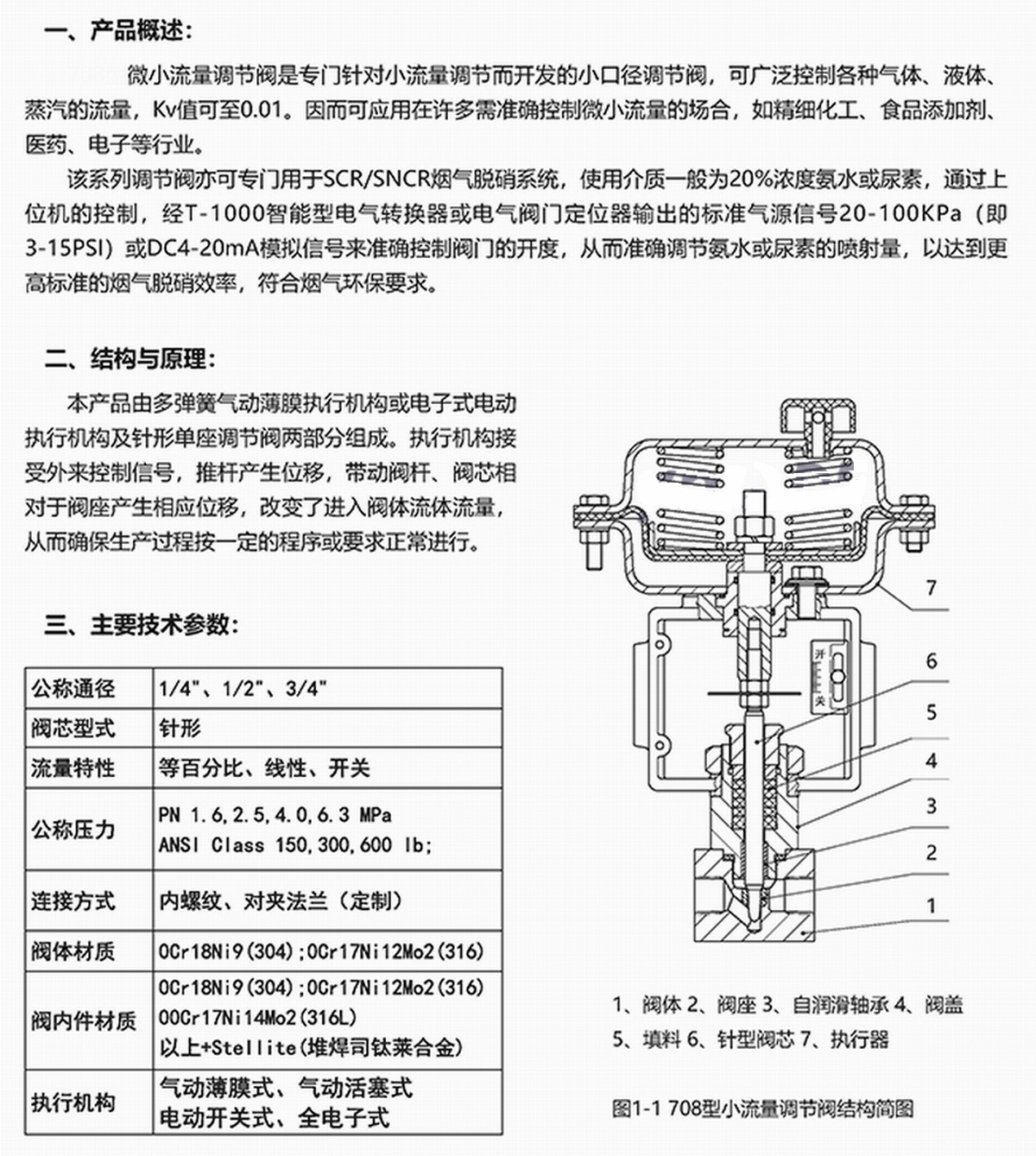

進口高精度微小流量氣動薄膜調節閥的主要性能指標
|
公稱通徑DN |
1/4"、1/2"、3/4"（ZG螺紋,NPT螺紋） |
||||||||||||||
|
額定流量系數Cv |
直線 |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.63 |
1.1 |
1.25 |
1.6 |
2.0 |
||
|
等百分比 |
— |
— |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.63 |
1.1 |
1.25 |
1.6 |
2.0 |
|||
|
額定行程 |
10、16 |
||||||||||||||
|
膜片有效面積Ae（cm2） |
100、200 |
||||||||||||||
|
公稱壓力 |
MPa |
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 |
|||||||||||||
|
Bar |
16, 25, 40, 64(63)/20, 50, 110 |
||||||||||||||
|
Lb |
ANSI：Class150、Class300、Class600 |
||||||||||||||
|
連接方式 |
內螺紋、法蘭、焊接式、VCR等定制 |
||||||||||||||
|
流量特性 |
直線、修正直線、修正等百分比 |
||||||||||||||
|
閥芯形式 |
針形（柱塞式） |
||||||||||||||
|
固有可調比 |
50:1 |
||||||||||||||
|
執行機構形式 |
電子式 |
電源電壓：AC220V，DC24V等，控制信號：DC4-20mA等 |
|||||||||||||
|
氣動 薄膜式 |
氣源壓力：0.14/0.25MPa，彈簧范圍20~100KPa、40-200KPa等 |
||||||||||||||
|
允許泄漏量 |
Ⅳ級、Ⅵ級(微氣泡級) |
||||||||||||||
|
工作溫度 t(℃) |
-20～200 、-40～250、-60～250等 |
||||||||||||||
|
附件 |
電氣閥門定位器（SIEMENS：6DR5 Series、YTSeries、AVPSeries and so on） 電氣轉換器（BELLOFRAM：T-1000 Series） 電子式電動執行器（PSL Series） |
||||||||||||||
