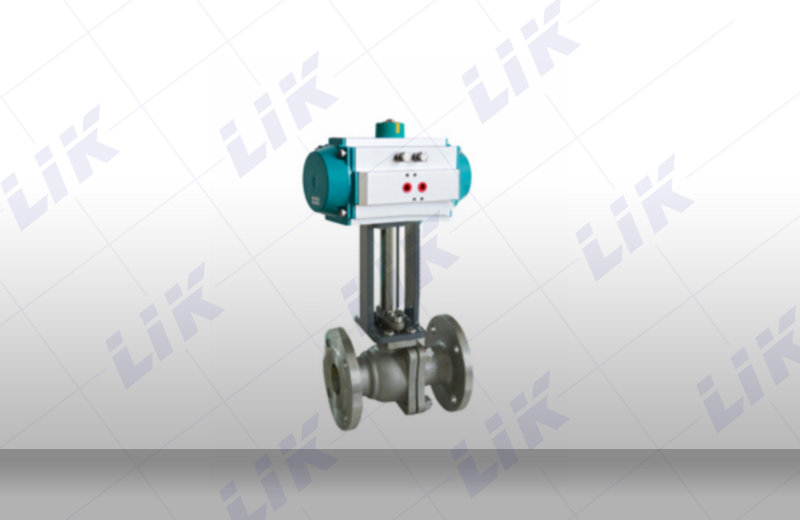

進口氣動高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。氣動高溫球閥密封面采用金屬硬密封閥座，可適用于≤500°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制
產品特點Product Features‘’
多級耐高溫密封，高溫長期零泄漏
分級匹配密封體系，球體鏡面高精度配對研磨，介質升溫?zé)崤蛎涀詣訅壕o密封面；加長散熱閥桿 + 雙層隔熱墊雙重阻熱，杜絕氣動橡膠件高溫老化失效；金屬硬密封款可長期承受粉塵、顆粒介質沖刷，無快速磨損問題。
低扭矩輕啟閉，十萬次高頻耐久
球體整體氮化、鍍硬鉻或司太立鈷基合金堆焊，表面耐磨自潤滑，啟閉扭矩大幅降低，適配生產線 24h 頻繁啟停，無卡頓、卡球故障，循環壽命可達 50 萬次。
ISO5211 標準直連一體化結構，改造便捷
閥體與執行器標準法蘭直連，取消中間支架，減少裝配間隙與外漏點；法蘭、對焊、螺紋多連接可選，可直接替換國產老式高溫閥門，管道改造成本低。
技術參數technical parameters
|
口徑范圍 |
DN15～DN200 (1/2"～8") |
|
壓力范圍 |
PN1.6～6.4MPa |
|
溫度范圍 |
+350℃～+650℃ |
|
材質可選 |
碳鋼、不銹鋼、鉻鉬鋼、雙相鋼 |
|
連接方式 |
法蘭式 |
|
適用介質 |
高溫?zé)煔狻⒒旌蠚怏w、尾氣等 |
|
驅動方式 |
氣動執行器、電動執行器、蝸輪、手柄 |
|
控制方式 |
開關型ON/OFF、調節型4-20mA或1-5V |
|
可選附件 |
電磁閥、限位開關、減壓閥、定位器、手輪機構、保位閥、快排閥（注明是否防爆） |
氣動執行器技術參數Technical parameters of pneumatic actuator
|
氣動執行器技術參數 |
可配EV-TORK、AT、RT、PT、VT、AW單雙作用氣動執行器 |
|
供氣壓力0.4～0.7MPa； 電氣接口：G1/4"、G1/8"、G3/8"、G1/2" |
|
|
控制方式：開關型（可選裝附件）、調節型（配定位器+選裝附件） |
|
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
|
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |

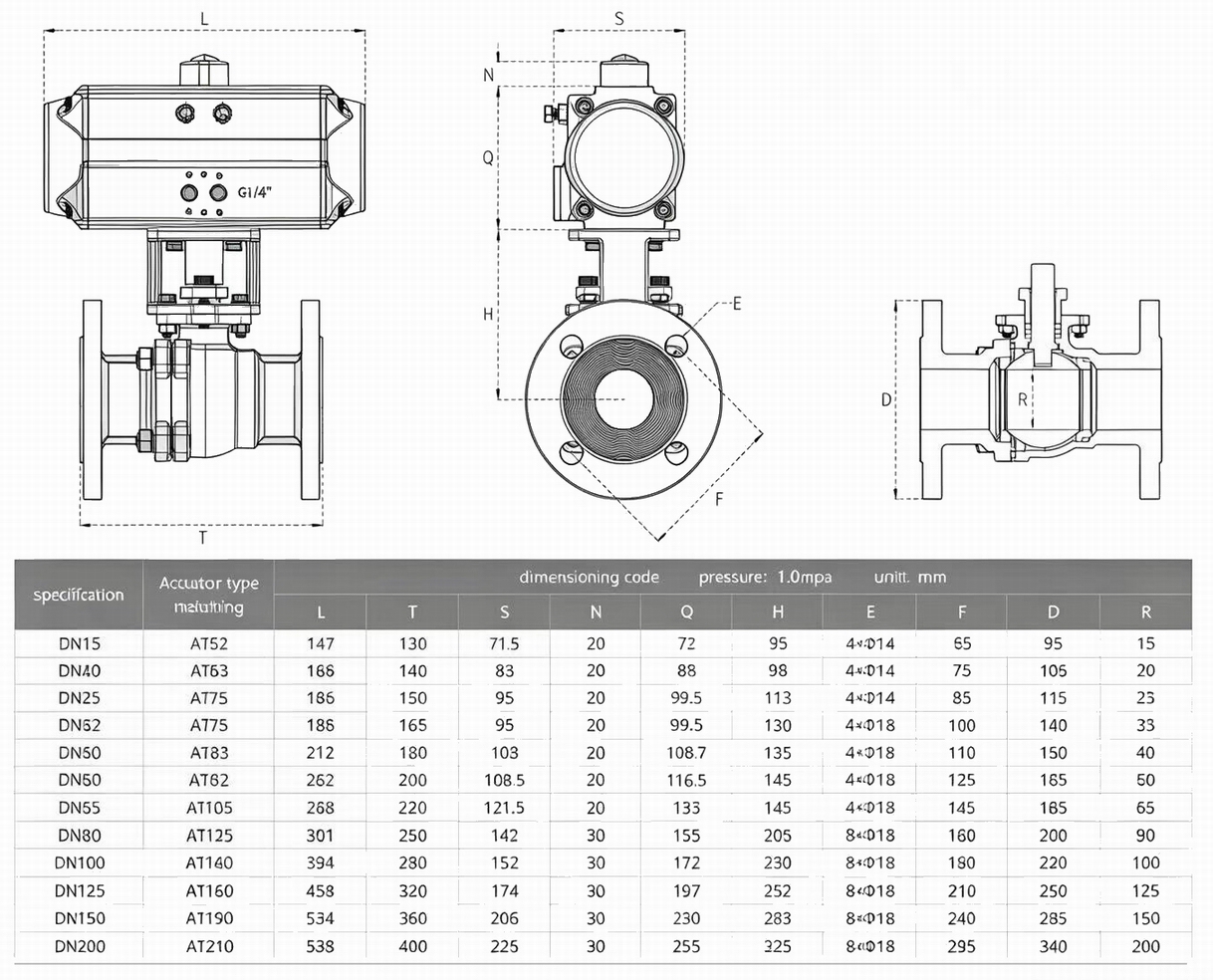

外形尺寸Overall Dimension
