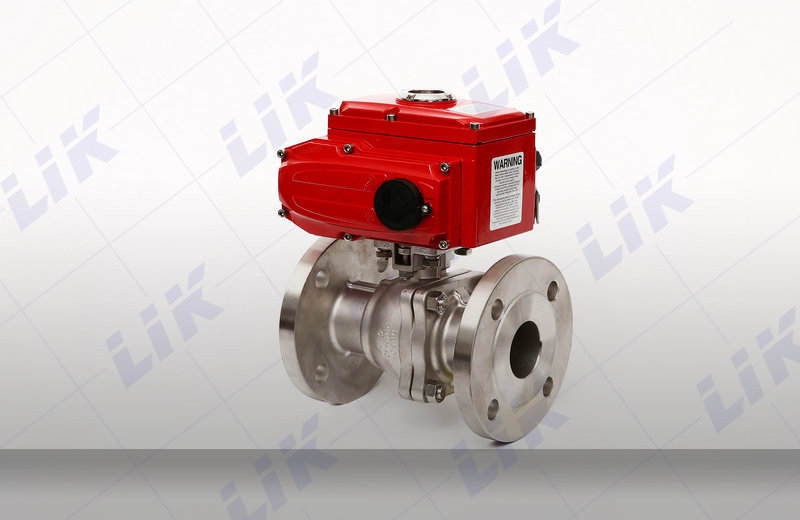

進口高平臺電動球閥是集成 ISO 5211 高平臺閥體與智能電動執行器的自動化流體控制閥門，無需額外支架即可直裝執行器，實現 90° 旋轉啟閉與流量調節。核心采用整體鍛造 / 精密鑄造閥體，搭配防靜電、防火、閥桿防飛出等安全設計，適配嚴苛工況，廣泛用于石化、電力、水處理等領域的介質切斷、調節與聯鎖保護
產品特點Product Features
1、高平臺直裝設計：ISO5211 標準平臺，免支架直連執行器，結構緊湊、安裝便捷、空間占用小。
2、全通徑低流阻：全通徑無縮徑，流阻近乎為零，啟閉僅需 90° 旋轉，開關迅速（15–60 秒）。
3、密封可靠：軟密封（PTFE/PPL）達 ANSI Class VI 級零泄漏；金屬硬密封耐溫 - 196℃至 + 450℃。
4、多重安全防護：防靜電彈簧導出靜電；下裝式閥桿防吹出；防火結構（軟密封失效時金屬閥座次級密封）。
5、智能控制：執行器支持 4-20mA/Modbus 信號，遠程控制、故障診斷、限位保護（電氣 + 機械雙重）。
6、材質優良：閥體為不銹鋼 / 鍛鋼，耐腐蝕、強度高，適配水、油、氣、酸堿等介質
工作原理working principle
電動執行器接收控制系統（DCS/PLC）信號，驅動電機經減速機構帶動閥桿與球體90° 旋轉：
●全開（90°）：球體通孔與管道對齊，介質全通，流阻最小；
●全關（0°）：球體密封面壓緊閥座，切斷介質，實現零泄漏；
●調節（0°–90°）：任意開度對應不同過流面積，精準控制流量 / 壓力。
密封原理：軟密封靠彈性擠壓密封；金屬密封靠精密研磨面貼合，高壓下密封力隨介質壓力增大而增強。
技術參數technical parameters
|
公稱通徑 |
DN15–DN300（NPS 1/2"–12"） |
|
公稱壓力 |
PN16–PN420（Class 150–2500LB） |
|
閥體材質 |
WCB（碳鋼）、CF8（304）、CF8M（316）、LCB（低溫鋼）、哈氏合金 |
|
球體材質 |
304/316 不銹鋼、硬質合金涂層 |
|
閥座密封 |
軟密封（PTFE≤180℃、PPL≤350℃）；金屬硬密封（≤450℃） |
|
適用溫度 |
軟密封 - 20℃~+200℃；金屬密封 - 196℃~+450℃ |
|
連接方式 |
法蘭（RF/BW）、內螺紋、對焊、承插焊 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

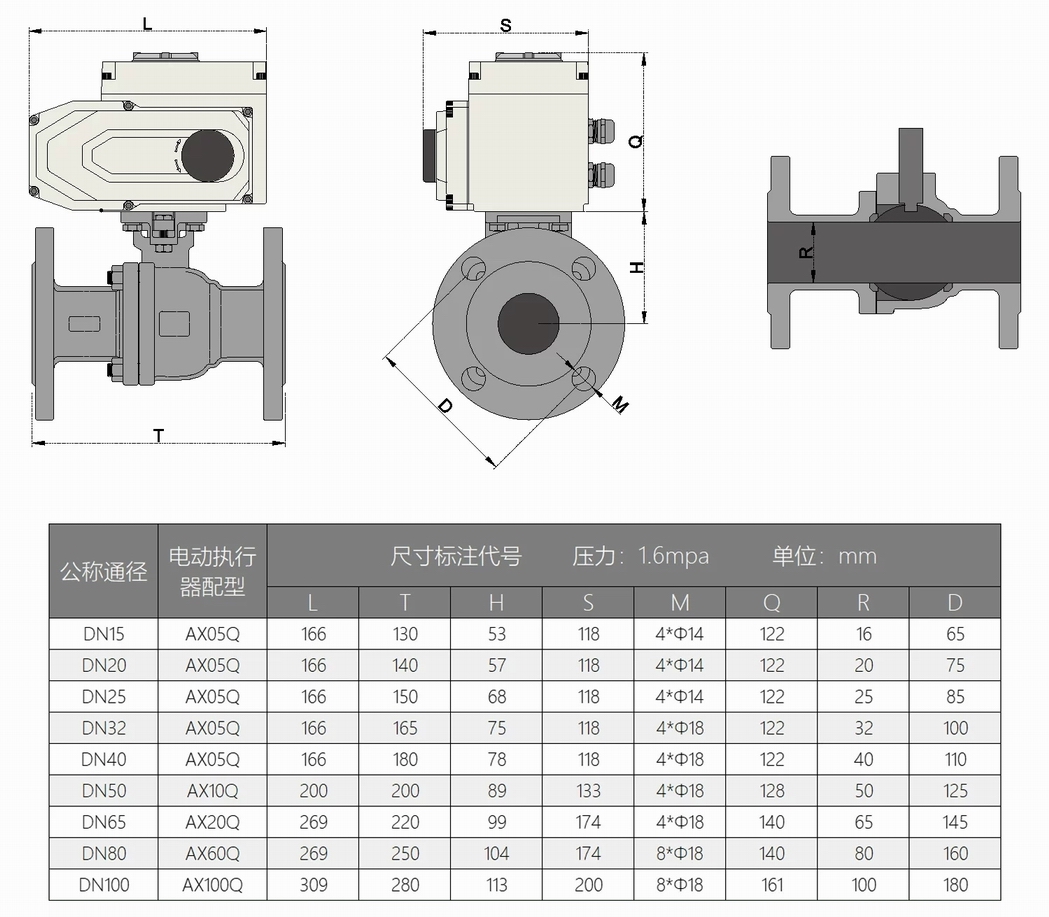

外形尺寸Overall Dimension
