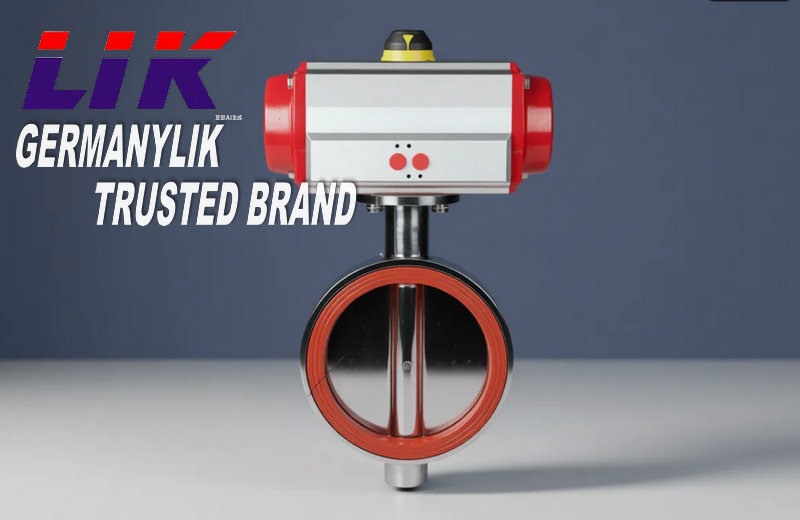

該閥門由衛生級蝶閥本體 + 德國原裝 LIK 氣動執行器（單作用 / 雙作用）兩大核心模塊組成，以潔凈壓縮空氣（0.4–0.8MPa）為動力源，通過齒輪齒條精密傳動機構驅動蝶板90° 旋轉，實現全開通流、全關密封、0–90° 無級流量調節三大功能。閥體采用短型全通徑輕量化設計，相比同口徑衛生球閥重量減輕約 50%、結構長度縮短約 40%，大幅節省安裝空間、降低管路應力、簡化支架設計
進口氣動衛生級蝶閥是一種專為食品、制藥、生物科技等潔凈流體工況設計的自動控制閥門。采用316L/304 不銹鋼鍛造，氣動執行機構驅動蝶板0~90°旋轉，實現快速開關、調節與無菌切斷。符合3A、FDA、EHEDG等國際衛生標準，具備無死角、自排空、易清洗特性，是潔凈管道系統的核心控制設備。
進口氣動衛生級蝶閥產品特點
✅衛生級設計：閥體、蝶板、閥桿全316L 不銹鋼，內壁電解拋光 Ra≤0.8μm，無滯留死角，支持CIP/SIP 在位清洗 / 滅菌。
✅氣動高效驅動：?jiǎn)?/ 雙作用執行器，0.4~0.7MPa氣源，1~5 秒全開 / 全關，定位精度 **±0.5°，支持PLC 自動控制 **。
✅優質密封：標配FDA 食品級 EPDM/Silicone，可選FKM/PTFE，零泄漏，適配 **-10℃~130℃** 介質。
✅快裝連接：Tri-Clamp 卡箍、DIN11850、焊接、法蘭等接口，拆裝便捷，便于清潔與驗證。
✅安全可靠：執行器IP69K防護，可高壓沖洗；彈簧復位故障安全型，失氣自動關斷，保障無菌安全。
✅低阻節能：全通徑設計，流阻小，壓降低，適配高粘度 / 含顆粒介質。
進口氣動衛生級蝶閥性能參數
|
動作范圍 |
0～90° |
|
允許壓差△P |
小于公稱壓力（1.6MPa） |
|
泄漏量Q |
按GB/T4213－92，為Kv值的10-4 |
|
環境溫度oC |
－20～60oC |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
回差 |
帶定位器：小于全行程的±2% |
|
配用執行機構 |
GT、AT、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
進口氣動衛生級蝶閥材質說明
|
零件名稱 |
材料 |
|
閥體 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡膠、氟橡膠、聚四氟 |
|
閥桿 |
304、316、316L |
|
填料 |
硅橡膠、氟橡膠、聚四氟 |
進口氣動衛生級蝶閥執行器技術參數
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
防爆定位器、防爆電磁閥、空氣過濾減壓器、保位閥、防爆行程開關、防爆閥位傳送器、手輪機構等 |
