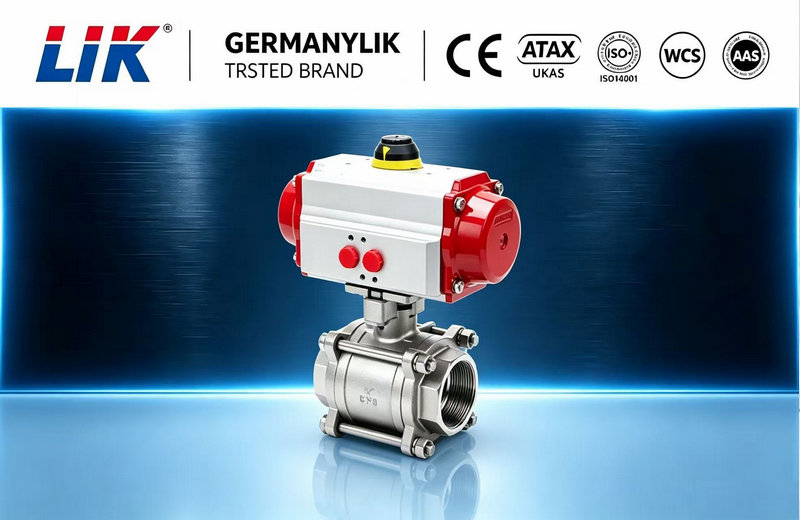

進口氣動內螺紋球閥

產品概述

德國萊克 LIK 進口氣動內螺紋球閥由原裝角行程氣動執行機構與內螺紋絲扣球閥閥體兩大核心單元一體化裝配而成，閥體分為二片式整體絲扣閥體、三片式可拆卸絲扣閥體兩大結構，介質通道為 O 型全通徑球形流道，依靠壓縮空氣驅動執行器內部齒輪齒條結構，帶動閥桿與球體完成 0°~90° 旋轉，實現管路介質全開通流、全關切斷兩大基礎功能，搭配電氣閥門定位器可升級為比例調節型，精準控制介質流量、壓力配比。
連接端采用標準內螺紋接口，無需法蘭片、無需焊接作業，直接與外絲管道管件旋緊對接大幅縮短安裝工時，適配 DN8（1/4"）至 DN50（2"）中小口徑自動化管路，是小型設備集成、實驗室流體、加藥管路、氮氣保護管線、導熱油支路、純水循環系統的專用自控切斷閥門。

產品詳情

進口氣動內螺紋球閥，驅動源采用氣動角行程執行機構，閥體兩端采用NPT、G、RC、ZG等標準內螺紋連接，屬于小型切斷式自控閥門。整體結構緊湊小巧，無需法蘭、焊接，依靠螺紋直接與管道旋接密封，配套雙作用/單作用彈簧復位氣動執行器，接收壓縮空氣動力驅動球體90°旋轉，快速通斷管路介質。

產品全系采用歐美精密鑄造工藝，密封件選用進口PTFE、PEEK、硬質合金等材質，適配小口徑潔凈流體、氣體、輕質油品管路自動化開關控制，廣泛配套小型設備、儀表管線、空壓機、液壓系統、水處理、小型化工設備，是小管徑自動化管路主流自控切斷閥。

產品特點Product Features

1. 內螺紋一體式結構無法蘭笨重結構，體積小巧，占用安裝空間小，內螺紋標準齊全，現場拆裝便捷，無需焊接、法蘭墊片，降低管路施工成本。

2. 進口氣動執行機構鋁合金陽極氧化氣缸，摩擦阻力小，啟閉速度快；雙作用/單作用彈簧復位可選，斷氣自動安全復位，適配防爆、普通工況。

3. 高平臺ISO5211標準閥頂通用標準連接平臺，可任意加裝電磁閥、限位開關、定位器、手動應急手輪，配件通用性強，后期更換維護簡單。

4. 零泄漏密封設計軟密封采用進口四氟閥座，氣泡級VI級零泄漏；高溫耐磨工況可選金屬硬密封，長期使用密封性能穩定。

5. 防吹出閥桿結構閥桿底部加裝限位凸臺，內部多重PTFE+石墨復合填料，杜絕介質從閥桿外漏，高壓工況安全可靠。

技術參數technical parameters

公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片式精鑄閥體、二片是精鑄閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
密封填料	PTFE、柔性石墨
流量特性	近似快開型
動作范圍	0～90°
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的2%
可調范圍	250：1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

執行器參數Actuator parameters

執行器型號	AT、ST、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

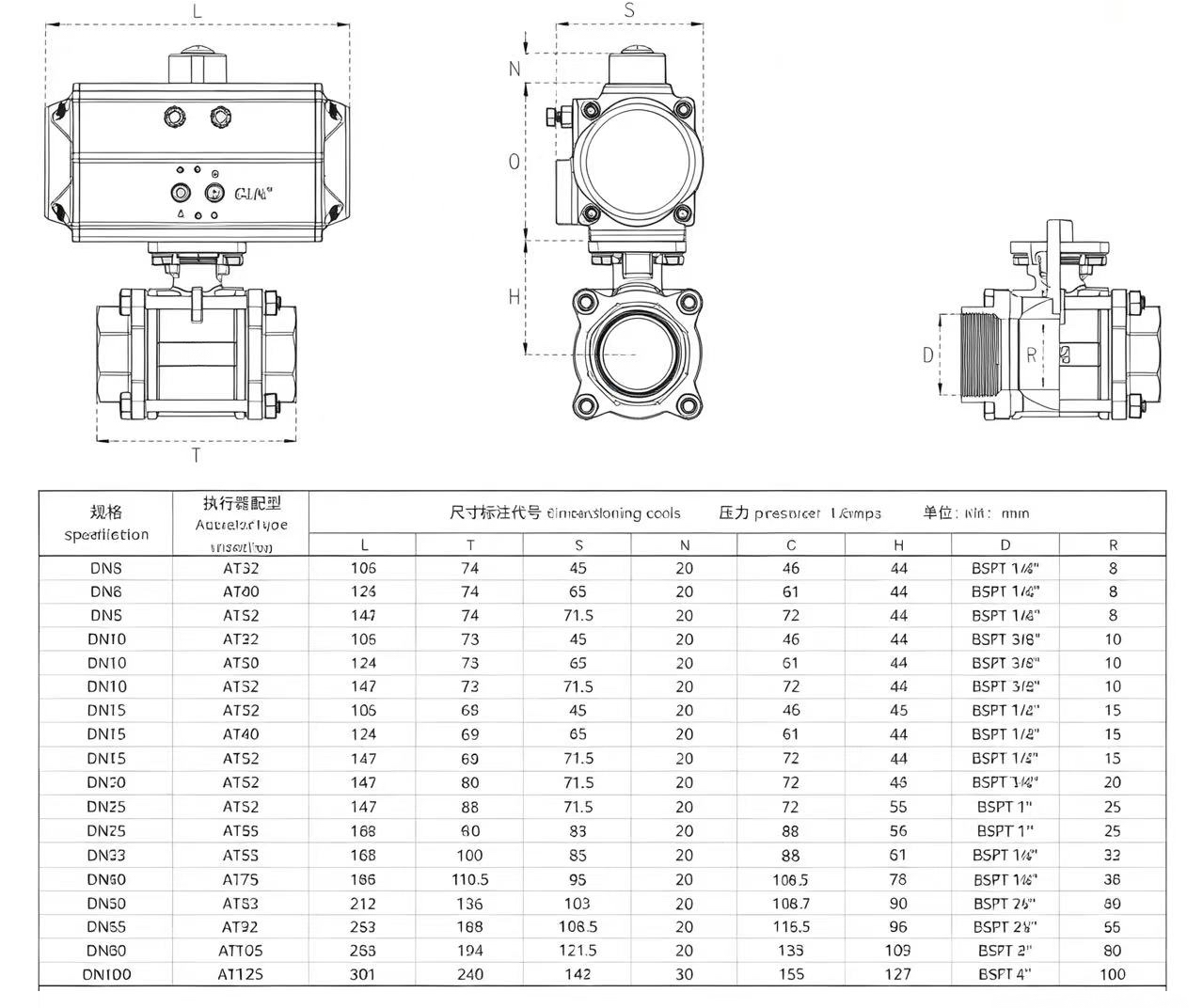

外形尺寸Overall Dimension
