可配套電磁閥、防爆回訊器、電氣定位器、氣源三聯件、手動應急機構等模塊化附件，整機防爆等級 Ex d IIB T4，防護 IP65，適配化工、環保脫硫、鋰電、電鍍、醫藥等各類腐蝕性自動化管線，是防腐管路主流進口自控閥門。
進口氣動襯氟球閥是由氣動執行器與襯氟球閥閥體組合而成的防腐切斷/調節類自控閥門，閥體內部通流全部內襯聚四氟乙烯（PTFE/F4、F46、PFA等氟塑料），球體同樣包覆氟塑防腐層，結合氣動執行機構實現氣源驅動開關或比例調節。產品承襲德國先進閥門制造工藝，具備極強耐強腐蝕性能，是化工、酸洗、電鍍、環保脫硫脫硝等強酸堿介質工況中，實現遠程氣動控制、自動化管路通斷的核心自控閥門，可配套電磁閥、定位器、限位開關、空氣過濾減壓閥等附件組成完整氣動控制單元。
產品特點Product Features
1. 超強耐腐蝕性：閥體及過流部件全部襯氟，可耐受強酸、強堿、強氧化劑、有機溶劑等絕大多數腐蝕性介質，適配各類強腐蝕工況。
2. 啟閉迅速可靠：氣動執行器扭矩大、響應速度快，球閥90°角行程啟閉，開關動作靈敏，切斷效果嚴密。
3. 密封性能優異：氟塑料軟密封結構，密封性好，低壓及常壓工況下可實現零泄漏，耐磨損、抗粘附。
4. 結構緊湊輕便：整體一體式設計，閥桿防吹出結構，裝配簡潔，安裝空間小，維護便捷。
5. 自動化適配性強：可搭配單作用/雙作用氣動執行器，配套電氣定位器、電磁閥、回信器，實現開關控制或比例調節。
工作原理working principle
1. 動力驅動：壓縮空氣進入氣動執行器氣缸，推動活塞做直線往復運動，通過齒輪齒條結構將直線運動轉化為90°角行程旋轉運動，帶動閥桿與球體同步轉動。
2. 開關動作：
◦ 雙作用執行器：氣源分別進入執行器兩端進氣口，交替進氣實現球閥開啟、關閉；
◦ 單作用執行器：通氣克服彈簧力開啟，斷氣后彈簧自動復位，實現故障安全關閉（故障關/故障開可選）。
3. 通斷控制：球體開設直通通孔，當通孔與閥體流道對齊時，閥門全開，介質流通；球體旋轉90°后，實心球壁封堵流道，閥門關閉，切斷介質。
4. 調節控制（帶定位器）：電氣定位器接收4-20mA標準控制信號，精準調節執行器轉角，控制球閥開度，實現介質流量、壓力的比例調節。
技術參數technical parameters
|
公稱通徑 |
DN15～DN300 |
|
公稱壓力 |
PN10、PN16；Class150 |
|
閥體材質 |
WCB碳鋼、CF8不銹鋼、鑄鐵 |
|
內襯材質 |
PTFE(F4)、FEP(F46)、PFA、ETFE |
|
球體包覆 |
PTFE/F46整體包覆 |
|
.密封形式 |
氟塑料軟密封 |
|
執行器類型 |
雙作用氣動執行器、單作用（彈簧復位）氣動執行器 |
|
氣源壓力 |
0.4～0.6MPa（標準氣源） |
|
連接方式 |
法蘭連接、對夾連接、絲扣連接 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

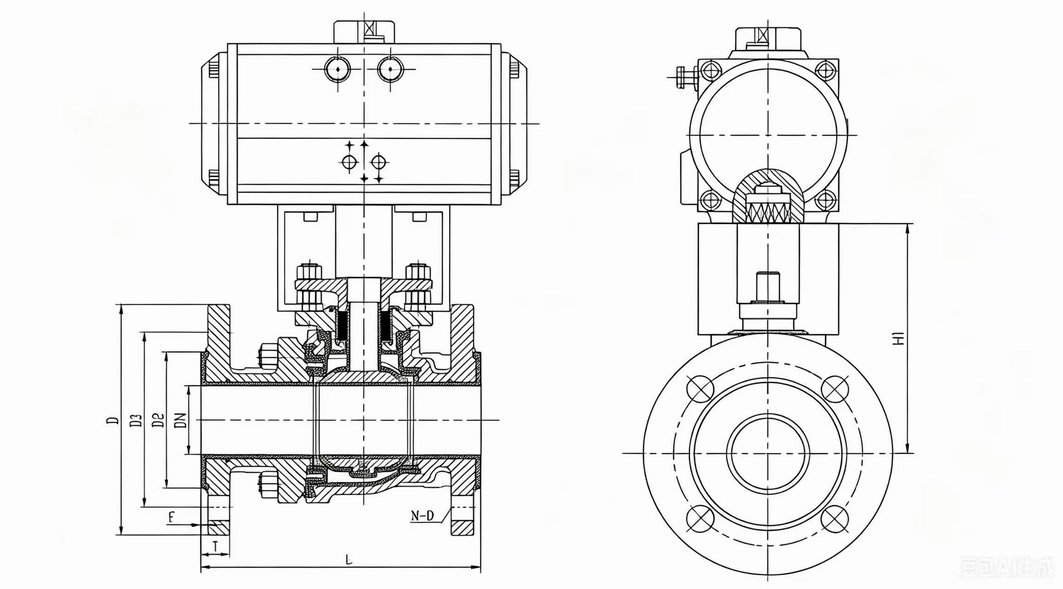

外形尺寸Overall Dimension
|
DN |
L |
H1 |
D |
D1 |
D2 |
T |
f |
n-d |
|
15 |
140 |
88 |
95 |
65 |
45 |
16 |
2 |
4-14 |
|
20 |
140 |
93 |
105 |
75 |
58 |
16 |
2 |
4-14 |
|
25 |
150 |
100 |
115 |
85 |
68 |
18 |
2 |
4-14 |
|
32 |
165 |
120 |
140 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
180 |
126 |
150 |
110 |
88 |
18 |
2 |
4-18 |
|
50 |
200 |
135 |
165 |
125 |
102 |
18 |
2 |
4-18 |
|
65 |
220 |
170 |
185 |
145 |
122 |
18 |
2 |
8-18 |
|
80 |
250 |
185 |
200 |
160 |
138 |
20 |
2 |
8-18 |
|
100 |
280 |
215 |
220 |
180 |
158 |
20 |
2 |
8-18 |
|
125 |
320 |
225 |
250 |
210 |
188 |
22 |
2 |
8-18 |
|
150 |
360 |
230 |
285 |
240 |
212 |
22 |
2 |
8-22 |
|
200 |
457 |
260 |
340 |
295 |
268 |
24 |
2 |
12-22 |
