進口氣動三通球閥

產品概述

德國萊克 LIK 進口氣動三通球閥由原裝三通球閥體、實心球體閥芯、防吹出閥桿總成、德國 GT/AT 系列氣動執行機構、標準 ISO5211 連接法蘭、密封組件六大核心模塊一體化裝配而成，整套承壓、傳動核心部件德國原廠加工生產，僅自控附件（電磁閥、限位開關、定位器）可根據國內工況選配進口防爆 / 普通型號。閥門以潔凈干燥壓縮空氣為動力源，通過氣動執行器內部齒輪齒條傳動結構，帶動閥桿驅動內部實心球體 90° 旋轉，切換三通管路內部通道連通狀態，實現三路管路介質的通斷切換、兩路介質混合、單路介質分流、設備旁路切換、冷熱媒配比調節等工藝功能，一臺閥門可替代兩臺直通球閥 + 三通管路，大幅縮減管路安裝空間、降低設備采購與運維成本。
德國萊克 LIK（Germany LIK Valve Limited）創立于德國漢堡，是全球?qū)I(yè)角行程自控閥門研發制造品牌，深耕流體控制領域近百年，產品遵循 DIN、ANSI、ISO 國際工業標準，全系閥體、氣動執行機構、密封組件均為德國原廠原裝制造，無國內二次組裝簡化配件，廣泛服務石油化工、新能源鋰電、制藥食品、熱力暖通、水處理、船舶冶金、核電配套等高標準工業場景。

產品詳情

進口氣動三通球閥是依托歐美精密流體控制工藝打造的分流、合流型切斷調節閥門，由氣動執行機構與三通球閥體一體化裝配而成，介質通道分為 L 型、T 型兩種主流結構，可實現介質換向、分流、混合、截流等多種流體控制功能。產品主體閥體、球芯、閥座均采用進口不銹鋼、鑄鋼、合金等耐腐蝕材質，搭配原裝進口單 / 雙作用氣動執行器，適配壓縮空氣驅動，響應速度快、密封性能優異，完美替代傳統多閥門組合管路，簡化管道布局、降低管路泄漏點。

產品特點Product Features

1、鍛造 / 鑄造閥體，材質包含 304、316L 不銹鋼、WCB 碳鋼、哈氏合金、蒙乃爾等，材質金相檢測達標，抗晶間腐蝕、抗介質沖刷；

2、一體式三通閥體成型，無拼接焊縫，耐壓等級覆蓋 PN16~PN160、Class150~Class900，高壓工況無滲漏；

3、球體高精度鏡面拋光，粗糙度≤Ra0.08，摩擦阻力極低，啟閉扭矩小，長期使用不易磨損密封面；

4、流道全通徑設計，流阻系數極小，介質輸送無滯留死角，不易積料、結晶、堵塞，適配粘稠、顆粒、漿料介質。

技術參數technical parameters

公稱通徑	DN15~DN300（1/2"~12"）
公稱壓力	PN16、PN25、PN40、PN64、PN100、Class150、Class300、Class600
連接方式	法蘭連接 RF/RJ、內螺紋 NPT/BSP、卡箍快裝、對焊 BW
流道形式	L 型二位三通、T 型三位三通
閥體材質	WCB 碳鋼、304 不銹鋼、316L 不銹鋼、CF3M、哈氏合金 C276、蒙乃爾 400、鈦合金
球體材質	304/316 實心球體，表面硬化噴涂 STL 硬質合金（硬密封款）
軟密封材質	PTFE、RPTFE、PPL、PEEK、UPE
適用溫度	-40℃~200℃，泄漏等級 VI 級（零內漏）
金屬硬密封	STL 司太立合金、硬質合金密封環
適用溫度	-196℃~500℃，泄漏等級 IV 級
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

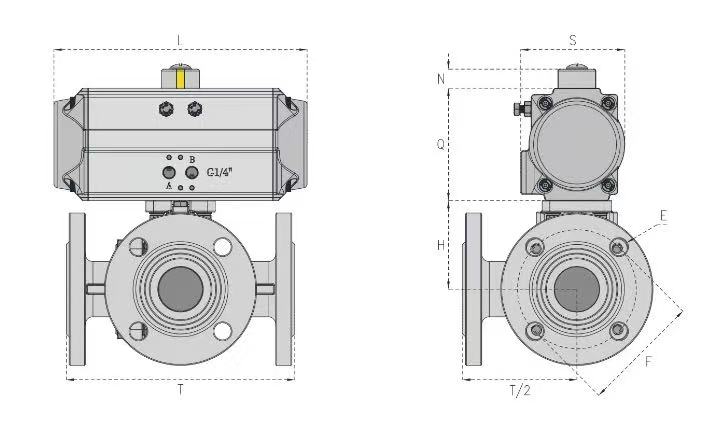

外形尺寸Overall Dimension

DN	L	L0	D	D1	D2	C	f	n-d
15	150	72	95	65	46	14	2	4-14
20	160	80	105	75	56	16	2	4-14
25	180	90	115	85	65	16	2	4-14
32	200	100	140	100	76	18	3	4-18
40	220	110	150	110	84	18	3	4-18
50	240	120	165	125	99	20	3	4-18
65	260	130	185	145	118	20	3	4-18
80	280	140	200	160	132	20	3	8-18
100	320	160	220	180	156	22	3	8-18
125	380	190	250	210	184	22	3	8-18
150	440	220	285	240	211	24	3	8-22
200	550	260	340	295	266	24	3	12-22
