德國萊克 LIK VALVE 成立于 1932 年德國法蘭克福，建廠初期專注于歐洲火電、化工高壓蒸汽手動球閥、鍛鋼截止閥研發制造，依托魯爾工業區精密冶金供應鏈，形成獨有的閥體鍛造、球體鏡面硬化加工工藝體系。1960 年正式成立自動化流體控制研發中心，推出第一代齒輪齒條式氣動執行配套球閥，填補歐洲高溫高壓氣動切斷閥技術空白；1978 年巴伐利亞州擴建全自動化智能生產工廠，引入五軸聯動數控加工中心、全自動閥體壓力爆破測試線、低溫深冷處理設備、氦氣微泄漏檢測系統，實現球閥閥體、球體、閥座、氣動執行器全零部件自主生產，杜絕外協零部件質量不穩定問題
進口氣動球閥由氣動執行器與萊克球閥閥體組裝而成，是工業自動化管路中核心的開關類流體控制閥門。閥體采用歐美鍛造工藝打造，搭配AT系列齒輪齒條式氣動執行機構，可配套電磁閥、定位器、限位開關等附件，實現遠程氣源驅動啟閉，無需人工手動操作。產品兼容水、燃?xì)狻⒂推贰⒒と軇┑榷鄶?shù)工業介質，法蘭連接符合ANSI美標、GB國標雙標準，耐壓覆蓋1.6MPa-4.0MPa高壓工況，廣泛替代進口品牌同款閥件，適配石化、燃?xì)狻⑺幚怼⒛茉吹茸詣?dòng)化生產線，兼具原裝品質與本土化適配能力，可實現快速切斷、通斷邏輯控制，部分配置智能電氣定位器后可升級為比例調節型球閥，兼具開關與流量調節雙重功能，是流程工業自動化管路標配自控閥。
產品特點Product Features
1、直通全通徑流道，流通系數大，介質阻力極低，不易淤積雜質，適合粘稠、帶顆粒介質輸送。
2、雙重密封可選：軟密封可達 VI 級零泄漏，金屬硬密封耐高溫高壓，滿足有毒、可燃介質無內漏要求；閥桿采用防吹出結構 + 多層填料，杜絕介質外漏。
3、材質譜系齊全：不銹鋼、碳鋼、哈氏合金、鈦合金等，適配海水、氯氣、強酸堿等強腐蝕工況。
4、結構模塊化，二片式 / 三片式閥體，拆裝維護便捷，無需整體拆除管路即可更換球芯、閥座密封件。
5、耐溫耐壓區間寬泛，可覆蓋常溫、高溫、深冷 LNG 超低溫工況，承壓等級覆蓋中低壓至高壓超高壓。
技術參數technical parameters
|
公稱通徑 |
DN8～DN300（1/4"～12"） |
|
閥體材質 |
WCB、304、316L、CF3M |
|
連接方式 |
法蘭、螺紋（NPT/BSP）、對焊 BW、承插焊 |
|
閥體結構 |
兩片式、三片式、一體式、固定球、浮動球 |
|
介質溫度 |
軟密封：-196℃ ~ +180℃金屬硬密封：-40℃ ~ +450℃ |
|
泄漏等級 |
軟密封：GB/T VI 級（零泄漏）金屬硬密封：GB/T V 級 |
|
防爆等級 |
Ex d IIC CT6、Ex ia IIC T6 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
可選附件Machine Accessories
1、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
3、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器：輸入4～20mA信號,實現閥門調節功能。
5、手動機構：手操機構，可實現手動開或關閥。
6、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

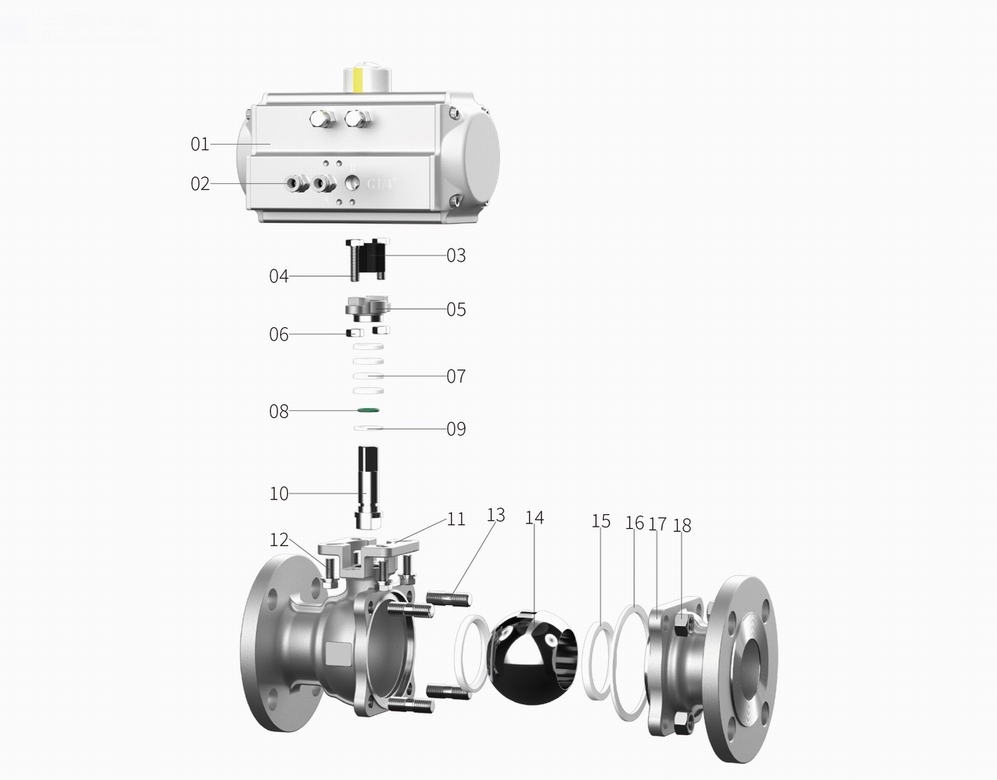

主要部件材料Main component materials
|
序號 |
名稱 |
材質 |
|
1 |
主閥體 |
不銹鋼SUS304/SUS316 |
|
2 |
球體 |
不銹鋼SUS304/SUS316 |
|
3 |
閥座 |
聚四氟乙烯PTFE/對位聚苯PPL |
|
4 |
副閥體 |
不銹鋼SUS304/SUS316 |
|
5 |
閥桿/閥軸 |
不銹鋼SUS304/SUS316 |
|
6 |
螺栓 |
不銹鋼SUS304 |
|
7 |
螺母 |
不銹鋼SUS304 |
|
8 |
閥體密封墊 |
聚四氟乙烯PTFE/對位聚苯PPL |
|
9 |
止推墊 |
聚四氟乙烯PTFE/碳纖維 |
|
10 |
軸密封O型圈 |
氟橡膠/三元乙丙EPDM |
|
11 |
填料 |
聚四氟乙烯PTFE/對位聚苯PPL |
|
12 |
壓蓋 |
不銹鋼SUS304/SUS316 |
|
13 |
壓蓋緊鎖螺栓 |
不銹鋼SUS304 |
|
14 |
壓蓋緊鎖螺母 |
不銹鋼SUS304 |
|
15 |
八角套 |
粉末冶金 |
|
16 |
緊鎖螺絲套件 |
不銹鋼SUS304 |
|
17 |
氣管接頭 |
銅電鍍 |
|
18 |
氣動執行器 |
AT |

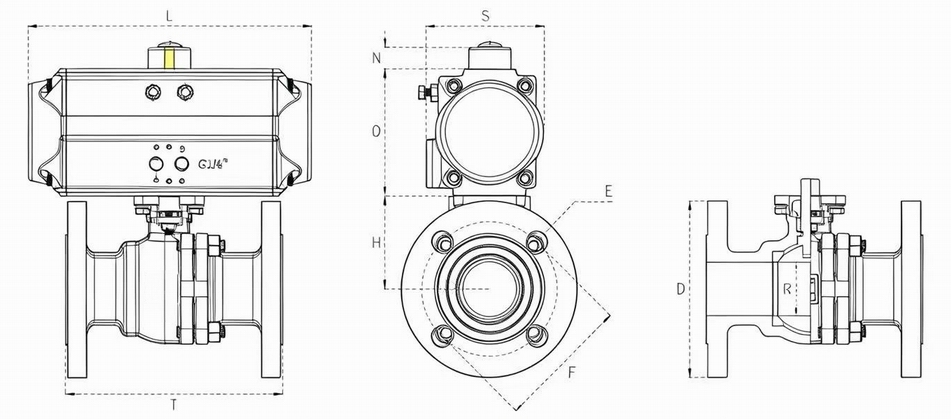

外形尺寸Overall Dimension
|
規格 |
執行器配型 |
壓力 |
尺寸標代號 單位 unit: mm |
|||||||||
|
L |
T |
S |
N |
0 |
H |
E |
F |
D |
R |
|||
|
DN15 |
AT52 |
4.0mpa |
147 |
130 |
71,5 |
20 |
72 |
S2 |
4x014 |
65 |
95 |
15 |
|
DN20 |
AT52 |
4.0mpa |
147 |
130 |
71.5 |
20 |
72 |
53.5 |
4x014 |
75 |
105 |
20 |
|
DN25 |
AT63 |
4.0mpa |
168 |
140 |
83 |
20 |
88 |
65 |
4x014 |
85 |
115 |
25 |
|
DN32 |
AT75 |
4.0mpa |
188 |
165 |
95 |
20 |
99,5 |
72 |
4018 |
100 |
140 |
32 |
|
DN40 |
AT83 |
4.0mpa |
212 |
165 |
103 |
20 |
108.7 |
85 |
4018 |
110 |
150 |
40 |
|
DN50 |
AT92 |
4.0mpa |
262 |
203 |
108,5 |
20 |
116,5. |
92,5 |
4018 |
125 |
165 |
50 |
|
DN65 |
AT105 |
1.6mpa |
258 |
222 |
121.5 |
20 |
133 |
103 |
8,018 |
145 |
185 |
65 |
|
DN80 |
AT125 |
1.6mpa |
301 |
241 |
142 |
30 |
155 |
112 |
8,018 |
160 |
200 |
80 |
|
DN100 |
AT140 |
1.6mpa |
390 |
305 |
152 |
30 |
172 |
135 |
8,018 |
180 |
220 |
100 |
|
DN125 |
AT150 |
1.6mpa |
158 |
320 |
174 |
30 |
197 |
171 |
8,018 |
210 |
250 |
125 |
|
DN150 |
AT190 |
1.6mpa |
534 |
360 |
206 |
30 |
220 |
196 |
8a022 |
240 |
285 |
150 |
|
DN200 |
AT210 |
1.6mpa |
538 |
400 |
226 |
30 |
255 |
240 |
12:<022 |
255 |
300 |
200 |
