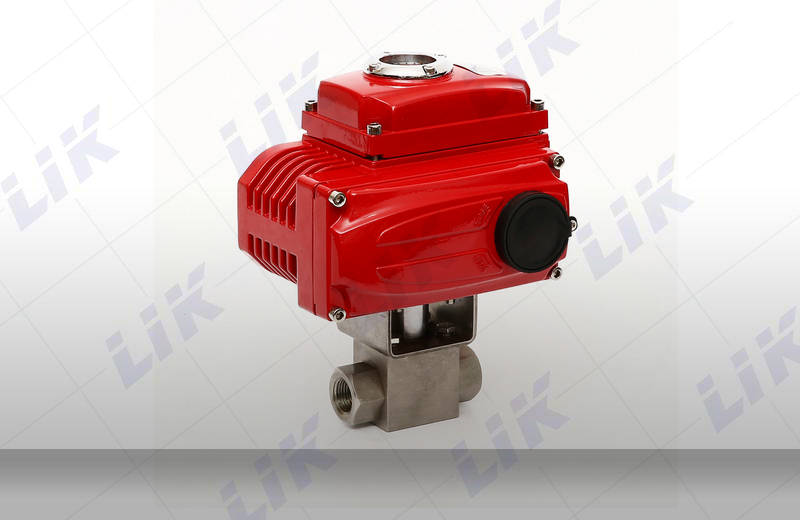

進口電動高壓內螺紋球閥是結合高壓承壓結構、內螺紋連接方式、電動執行機構于一體的切斷 / 調節類流體控制閥門，屬于工業高壓管路專用自控閥門。閥體采用高強度承壓材質打造，進出口為內螺紋連接形式，適配中小口徑高壓管道快速裝配；搭配高品質進口電動執行器，可實現遠程電控、就地手動切換，精準完成介質通斷、開度調節動作。
產品特點Product Features
1、高壓承壓能力強：閥體整體鍛造成型，壁厚加厚處理，可穩定承受高壓介質沖擊，抗壓力形變、抗爆破，適配高壓、超高壓工況。
2、內螺紋連接，安裝便捷：標準管內螺紋接口，無需法蘭、焊接，螺紋旋接即可固定，拆裝快速，適合狹小空間、頻繁檢修的管路。
3、雙重密封，零泄漏：閥座采用硬質密封 + 軟密封組合結構，球體高精度研磨，高壓下密封面貼合緊密，氣、液介質均可實現嚴密切斷，外漏、內漏率極低。
4、電動自控，操作靈活：配套進口電動執行機構，支持開關型、調節型兩種控制模式，可接入 DCS、PLC 自動化系統，遠程 / 就地雙重控制，斷電可手動應急操作。
5、耐腐耐磨，使用壽命長：閥體內腔、球體、閥桿均做硬化 / 防腐處理，可耐受油、水、氣體、弱腐蝕介質沖刷，密封件選用高壓專用耐溫耐磨材質。
技術參數technical parameters
|
公稱通徑 |
DN6 ~ DN50（常規中小管徑） |
|
連接形式 |
兩端內螺紋（NPT、BSPP、BSPT、G 螺紋可選） |
|
公稱壓力 |
PN16 ~ PN160；Class 150 ~ Class 1000 |
|
閥體材質 |
不銹鋼 304、316、316L、碳鋼 WCB、合金鋼 |
|
球體材質 |
不銹鋼（硬化處理）、司太立合金堆焊 |
|
閥座密封材質 |
PTFE、RPTFE、PEEK、金屬硬密封（硬質合金） |
|
閥桿材質 |
不銹鋼、雙相鋼 |
|
適用溫度 |
軟密封：-20℃ ~ +180℃；金屬硬密封：-40℃ ~ +450℃ |
|
適用介質 |
清水、液壓油、壓縮空氣、油品、蒸汽、天然氣、弱腐蝕性流體 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

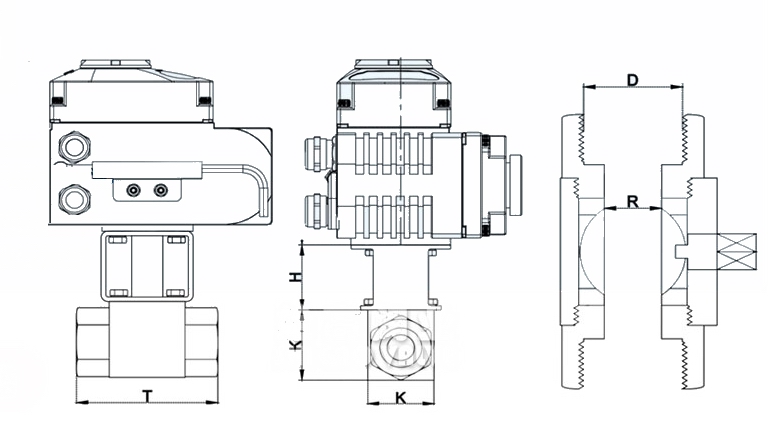

外形尺寸Overall Dimension
|
DN |
T |
H |
C |
K |
D |
R |
|
8 |
83 |
43 |
48 |
34 |
G1/4" |
6 |
|
10 |
83 |
43 |
48 |
34 |
G3/8" |
8 |
|
15 |
83 |
43 |
48 |
34 |
G1/2" |
10 |
|
20 |
103 |
53 |
62 |
45 |
G3/4" |
14.5 |
|
25 |
113 |
64 |
62 |
56 |
G1" |
19.6 |
|
32 |
125 |
68 |
62 |
60 |
G1-1/4" |
24.5 |
|
40 |
136 |
70 |
73 |
66 |
G1-1/2" |
30 |
|
50 |
160 |
88 |
73 |
80 |
G2" |
39.6 |
