在現代工業高溫高壓流體控制系統中，蒸汽介質的輸送與調控始終是核心環節。蒸汽工況具有溫度高、壓力大、腐蝕性強、易產生水錘沖擊等特點，對閥門的密封性能、材質強度、控制精度及安全穩定性提出了極致要求。德國萊克 LIK 作為全球高端流體控制領域的標桿品牌，自 1961 年在德國漢堡創立以來，深耕閥門研發與制造超 60 年，憑借德國精密制造工藝、硬核材料技術與創新結構設計，成為高溫高壓蒸汽工況的優選品牌

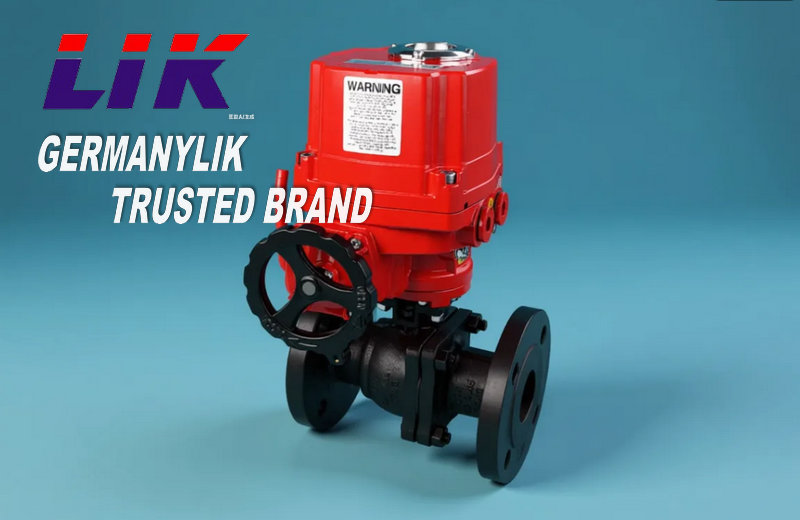

德國萊克 LIK 進口電動蒸汽球閥是專為飽和 / 過熱蒸汽設計的90° 角行程自控閥門，由耐高溫球閥本體 + 智能電動執行器集成，核心解決蒸汽高溫高壓、熱脹冷縮、水擊沖擊、密封失效四大痛點，廣泛用于電廠、供熱、化工、造紙等蒸汽管網的遠程啟閉、流量調節、緊急切斷
產品特點Product Features
耐高溫抗變形：閥體采用WCB / 鉻鉬耐熱鋼（WC6/WC9），整體鍛造 + 熱處理，耐溫-40℃～425℃，高溫無變形。
金屬硬密封零泄漏：球體 / 閥座硬質合金（司太立）噴涂，配合蝶形彈簧預緊，密封等級ANSI Class VI（零泄漏），自動補償熱脹冷縮。
抗水擊低流阻：全通徑平滑流道，流阻系數≤0.1，削弱水擊沖擊力；固定球（DN≥125）雙軸支撐，抗振動防卡澀。
加長隔熱防護：150–300mm 隔熱支架阻斷高溫傳導，保護執行器（溫度≤60℃），適配蒸汽機房高溫高濕環境。
工作原理working principle
電動執行器接收控制系統發出的開關量或模擬量信號，經內部減速機構放大扭矩后，驅動閥桿帶動球體做90° 旋轉運動。
1、全關狀態：球體通孔與管路垂直，球面緊密貼合金屬閥座，依靠硬密封結構阻斷介質流通，實現密封截斷。
2、全開狀態：球體通孔與管路同軸對齊，介質無障礙通行，流阻達到最小。
3、調節狀態：球體停留在 0°~90° 之間任意開度，通過改變流通截面大小，精準調節蒸汽的流量、壓力與溫度。
執行器內置限位、扭矩保護裝置，可自動識別啟閉位置，避免閥門過載損壞。
技術參數technical parameters
|
公稱通徑 |
DN15～DN300（1/2"～12"） |
|
公稱壓力 |
PN16、PN25、PN40、PN64（Class 150LB～400LB） |
|
適用溫度 |
-40℃～425℃（飽和蒸汽 / 過熱蒸汽） |
|
適用介質 |
飽和蒸汽、過熱蒸汽、高溫凝結水、蒸汽混合氣 |
|
閥體材質 |
WCB 碳鋼、304/316 不銹鋼、WC6/WC9 鉻鉬耐熱鋼 |
|
球體材質 |
鉻鉬鋼 + 硬質合金噴涂（司太立 / 碳化鎢） |
|
閥座材質 |
不銹鋼基體 + 硬質合金噴涂 |
|
密封形式 |
金屬硬密封（雙向彈性密封） |
|
連接方式 |
法蘭連接（HG/ASME B16.5）、對焊連接 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

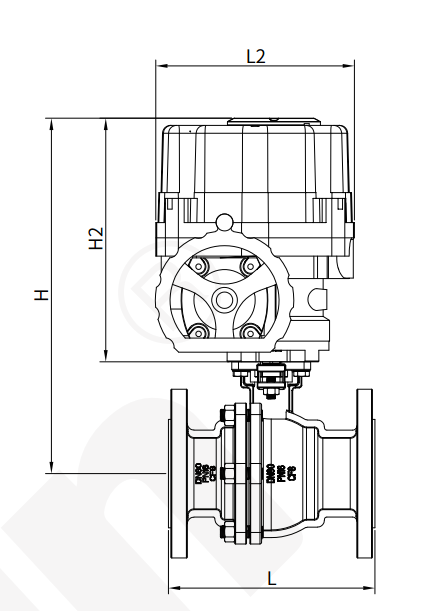

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
