產品采用德國原裝核心部件 + 精密組裝測試模式，閥體與執行器均在德國本土工廠完成鍛造、加工、組裝與全性能測試，確保每一臺產品符合歐盟 CE、ATEX、IECEx 防爆認證及德國 DIN 工業標準。通過接收 DCS、PLC 系統的4-20mA/0-10V / 開關量信號，防爆電動執行器驅動球體旋轉 90°，實現介質全開通流、全關切斷、比例調節三大功能，支持遠程電控 + 就地手動雙重操作，適配天然氣、液化石油氣、油品、可燃?xì)怏w、有機溶劑、弱腐蝕化工流體等各類易燃易爆介質
進口電動防爆球閥有角行程防爆電動執行器及球閥球體組成，萊克型角行程執行器與球閥調節機構組成。電動防爆球閥具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，防爆型電動球閥廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)怏w、液體輸送管道中介質的切斷或流通。執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動防爆球閥防爆等級為ExdIIBT4（BT6、CT4、CT5、CT6）、防護等級為IP67、可帶現場控制裝置。防爆型電動球閥主要特點為：不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
產品特點Product features
高性能密封
軟密封（如PTFE、PPL）實現零泄漏，硬密封泄漏率≤10⁻⁵×流量，適用于嚴苛介質（強腐蝕、高粘度、含顆粒）。
低流阻設計
全通徑球體通道平整光滑，流體阻力極小，支持管線通球清潔
智能控制
機電一體化執行器內置伺服系統，支持現場手動操作（離合器切換）、開關到位指示及智能調節（4-20mA信號）
技術參數Technical Specifications
|
閥體形式 |
兩段式鑄造球閥 |
|
閥體材質 |
WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507 |
|
連接形式 |
法蘭式、焊接式、對夾式、螺紋式 |
|
閥芯形式 |
"O"型球形閥芯、"V"型球形閥芯 |
|
閥芯材質 |
2Cr13、304、316、316L |
|
密封材質 |
PTFE≤150℃、PPL≤280℃、金屬密封≤450℃ |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
執行器技術參數Technical parameters of actuator
|
電動執行器 |
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程電動執行機構 |
|
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V DC直流 |
|
|
控制方式：開關型（ON/OFF）、調節型（4-20mA輸入輸出）、智能型（4-20mA輸入輸出、液晶顯示、遙控操作） |
|
|
防護等級：IP67；隔爆標志：ExdⅡBT4（CT5）；手操功能：手輪（手柄） |
|
|
環境溫度：-25～+70℃；環境濕度：≤95% |

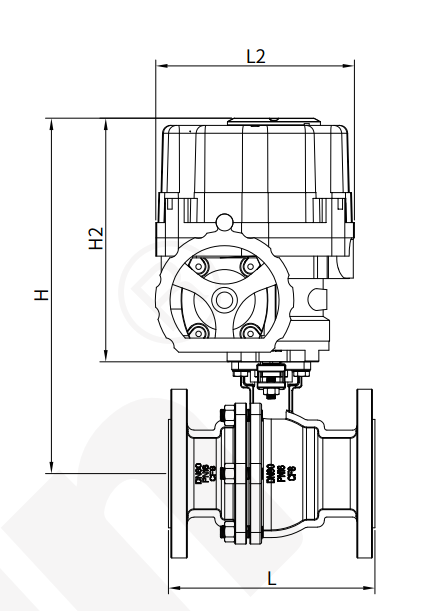

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
